| ชื่อแบรนด์: | Casun |
| เลขรุ่น: | P35SHD4150-257T4 |
| MOQ: | 1PC |
| ราคา: | $9.68-$16 |
| เงื่อนไขการจ่ายเงิน: | D/A, T/T, L/C, D/พี |
| Supply Ability: | 40000+PCS+เดือน |

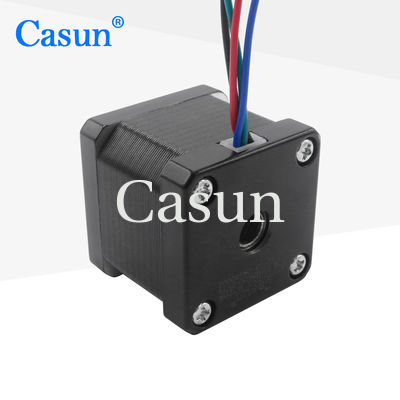

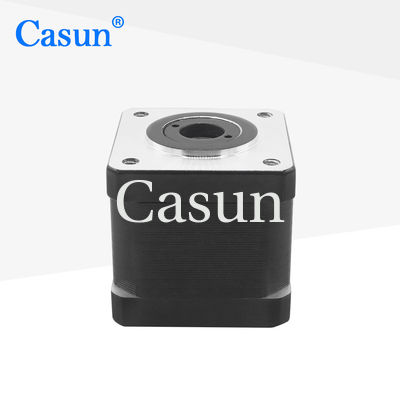

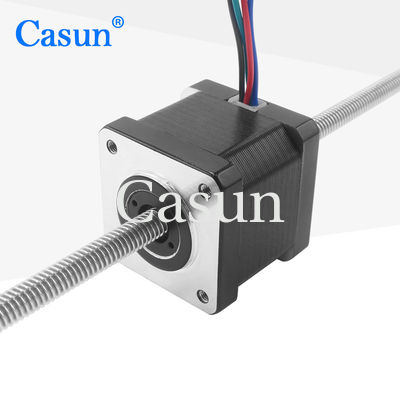

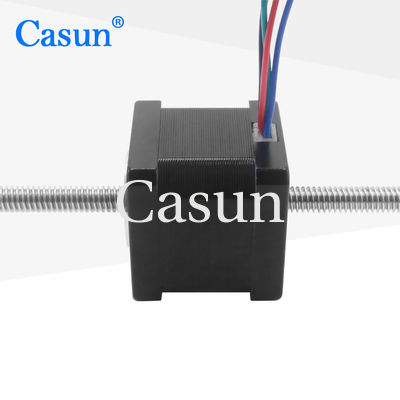

มอเตอร์ขั้น NEMA 14 ยังมีน้ําหนักเบาเทียบเท่ากัน ทําให้เคลื่อนย้ายและติดตั้งง่าย
เพื่อลดการสั่นสะเทือนและผลิตความละเอียดของขั้นตอนที่ดีกว่า ใช้กับเครื่องขับขี่ microstepping
ลักษณะ:
|
นางฟ้าฝา
|
1.8 ° |
|
ขนาดกรอบ
|
35 มม. |
|
จํานวนระยะ
|
ขั้นตอนที่ 2 |
|
ปัจจุบัน
|
1.0A |
|
ทอร์คการยึด
|
190 mN.m |
|
ความต้านทาน
|
3.5 ฮม. |
|
อุปทาน
|
3.6 mH |
|
อินเนอร์ตี้ของโรเตอร์
|
20 g-cm2 |
|
น้ําหนักของมอเตอร์
|
0.18 กิโลกรัม |
|

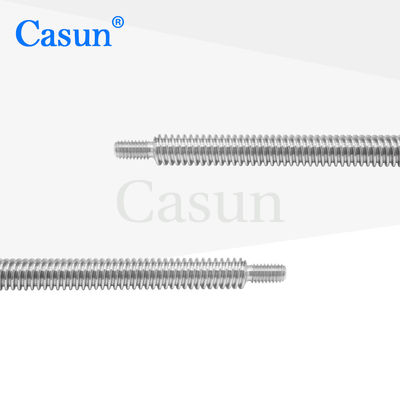

สกรูนํา
|
Tr6.35X24384 |
|
การเชื่อมต่อ
|
โรคสองขั้ว |
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
การเล่นระยะรังสีของแกน0.02 สูงสุด (450 กรัม-ภาระ)
การเล่นแกน:0.08 สูงสุด (450 กรัม-ภาระ)
แรงรัศมีสูงสุด:28N (20mm จากฟลานจ์)
แรงแกนสูงสุด):10N
| รุ่น | ทอร์คการยึด | สเตp มุม | ความยาว | ประเภทของ shaft | ปัจจุบัน |
| 35SHD0307-20 | 80mNm | 1.8° | 20 มม. | หัวกลม 20 มม. |
0.4A |
| 35SHD0001-20 | 100mN.m | 1.8° | 26 มิลลิเมตร | หัวกลม 20 มม. |
0.4A |
| 35SHD0102-20B | 150mN.m | 1.8° | 34 มม. | D แกน 20 มม. | 0.75A |
| 35SHD0801-20B | 280mN.m | 1.8° | 40 มม. | D แกน 20 มม. | 0.5A |
| ความยาวของร่างกาย | กว้างของสกรู | ปิช | ความยาวของสกรู | ||
| 20 มม. 26 มม. 34 มม. 40 มม 50 มม |
5 | 2 | 20-1000 มม. | ||
| 4 | |||||
| 5.56 | 9.7536 | ||||
| 6.35 | 6.35 | ||||
| 6.5 | 3 | ||||
| 8 | 2 | ||||
| M5 | 1.6 | ||||
