| ชื่อแบรนด์: | Casun |
| เลขรุ่น: | 86SHD4509-34Q |
| MOQ: | 1 ชิ้น |
| ราคา: | $29.9-$39.99 |
| เงื่อนไขการจ่ายเงิน: | D/A, T/T, L/C, D/พี |
| Supply Ability: | 40000+PCS+เดือน |

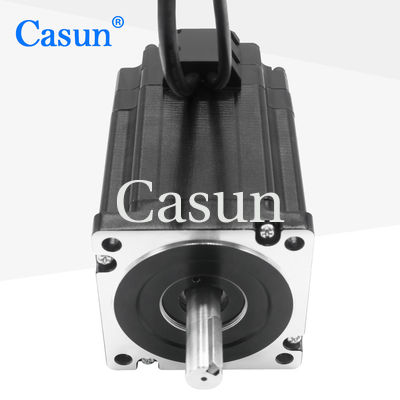

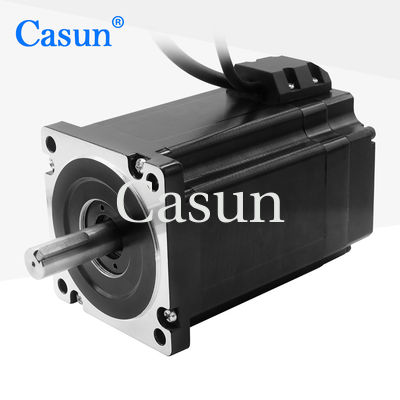

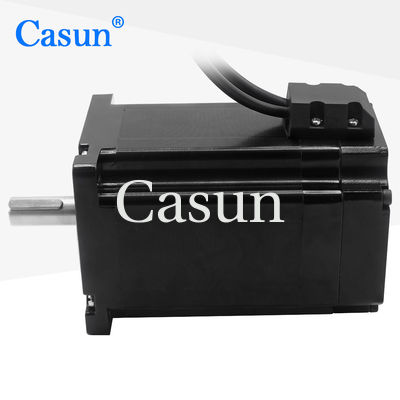

NEMA 34 12N.m วงจรปิด 1000PPR ชุดเครื่องยนต์ขั้นด้วยเครื่องปรับรหัสแม่เหล็กสําหรับเครื่องเคลือบชั้น
ระบบมอเตอร์สเตปเปอร์วงจรปิดใช้การตอบสนองเพื่อรับรองการตั้งตําแหน่งที่แม่นยํา ในกรณีนี้ ระบบนี้รวมถึงเครื่องปรับรหัสแม่เหล็ก ซึ่งให้การตอบสนองตําแหน่งให้กับเครื่องควบคุมมอเตอร์ความตอบสนองนี้สามารถควบคุมการติดตามและปรับตําแหน่งของมอเตอร์ในเวลาจริง, ลดความผิดพลาดที่เป็นไปได้ให้น้อยที่สุด และปรับปรุงความแม่นยําโดยรวม
รายละเอียด 1000PPR (Pulses Per Revolution) แสดงถึงความละเอียดของเครื่องปรับรหัสแม่เหล็ก มันหมายความว่าเครื่องปรับรหัสจะผลิต 1000 จันทน์สําหรับการหมุนเต็มของแกนมอเตอร์ความละเอียดสูงนี้ทําให้การควบคุมที่แม่นยําและตําแหน่งในเครื่องเคลือบชั้นหรือการใช้งานอื่น ๆ ที่ต้องการการเคลื่อนไหวที่แม่นยํา.
ลักษณะ:
นางฟ้าฝา |
1.8 ° |
ขนาดกรอบ |
60 มม. |
จํานวนระยะ |
ขั้นตอนที่ 2 |
ปัจจุบัน |
6A |
ทอร์คการยึด |
12N.m |
ความต้านทาน |
1.5 โอเอ็ม |
อุปทาน |
7.2 mH |
อินเนอร์ตี้ของโรเตอร์ |
3600g-cm2 |
น้ําหนักของมอเตอร์ |
5.15 kg |
จํานวนตัวนํา |
4 |
การเชื่อมต่อ |
โรคสองขั้ว |
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
| รุ่น | โรงงาน ทอร์ค |
เรต ปัจจุบัน |
ความต้านทาน ต่อระยะ |
อุปทาน ต่อระยะ |
ผ่อนคลาย ทอร์ค |
เครื่องหมุน อินเนอร์เซีย |
โลหะ สาย |
มอเตอร์ ความยาว |
| mN.m | A | Ω | mH | mN.m | g.cm2 | ไม่ ไม่ | mm | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
