สถานที่กำเนิด | จีน |
ชื่อแบรนด์ | Casun |
ได้รับการรับรอง | CE,ROHS,ISO |
หมายเลขรุ่น | 57SHD0410-21Q |

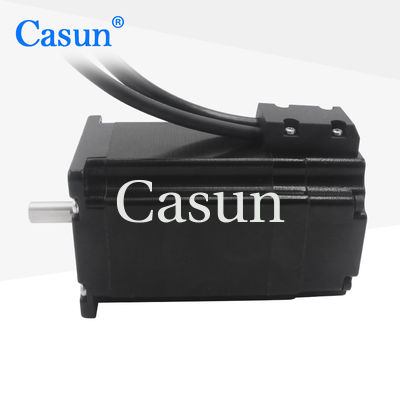

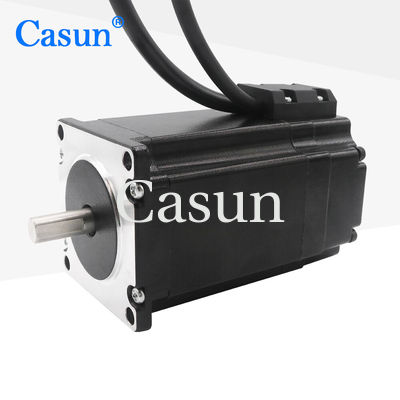

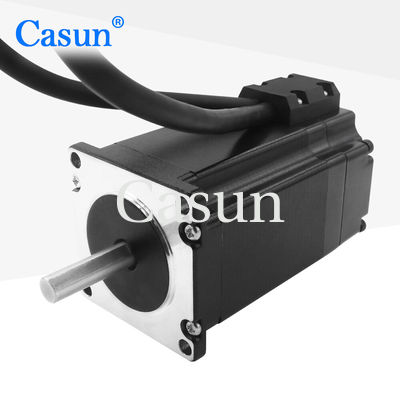

NEMA 23 1N.m วงจรปิด 1024PPR ชุดเครื่องยนต์ขั้นด้วยเครื่องปรับรหัสแม่เหล็กสําหรับเครื่อง CNC
NEMA 23: มาตรฐาน NEMA 23 กําหนดขนาดของมอเตอร์และรายละเอียดการติดตั้งทําให้มีความสอดคล้องกับ NEMA 23 มอเตอร์มอนท์.
ทอร์ค 1Nm: เครื่องยนต์สามารถผลิตทอร์คสูงสุด 1Nm ซึ่งแสดงแรงหมุนของมันคมปอร์ตระดับนี้กําหนดความสามารถของมอเตอร์ในการขับเคลื่อนภาระและเอาชนะความต้านทานในการใช้งาน CNC.
การควบคุมวงจรปิด: ระบบควบคุมวงจรปิดถูกบูรณาการในชุดมอเตอร์สเตปเปอร์มันใช้การตอบสนองจากเครื่องปรับรหัสแม่เหล็ก เพื่อติดตามตําแหน่งของมอเตอร์อย่างต่อเนื่อง และปรับในเวลาจริงกลไกควบคุมวงจรปิดนี้ช่วยแก้ไขสําหรับข้อผิดพลาดตําแหน่งหรือขั้นตอนที่พลาด, รับประกันตําแหน่งที่แม่นยําและน่าเชื่อถือ
1024PPR แม็กเนตโคเดอร์: แม็กเนตโคเดอร์ให้ผลตอบสนองความละเอียดสูงโดยการผลิต 1024 วงกระแทกต่อรอบนี่ทําให้การควบคุมตําแหน่งแม่นยําและทําให้การติดตามแม่นยําของตําแหน่งจริงของมอเตอร์.
ชุดมอเตอร์สเตปเปอร์วงจรปิด NEMA 23 1N.m พร้อมเครื่องโคเดอร์แม่เหล็กและความละเอียด 1024 PPR เหมาะสําหรับเครื่อง CNC ที่ต้องการตําแหน่งที่แม่นยําและซ้ําระบบควบคุมวงจรปิด, รวมไปถึงการตอบสนองจากเครื่องตั้งค่าแม่เหล็ก, เพิ่มประสิทธิภาพของมอเตอร์โดยการชําระค่าตอบแทนสําหรับความผิดพลาดหรือความรบกวนใด ๆ ที่อาจเกิดขึ้นระหว่างการทํางานความมั่นคง, และความน่าเชื่อถือ ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับการใช้งาน CNC ที่ต้องการความแม่นยําและการควบคุมสูง
ลักษณะ:
นางฟ้าฝา |
1.8 ° |
ขนาดกรอบ |
86 มม. |
จํานวนระยะ |
ขั้นตอนที่ 2 |
ปัจจุบัน |
2 A |
ทอร์คการยึด |
1N.m |
ความต้านทาน |
1.5 โอเอ็ม |
อุปทาน |
15 mH |
อินเนอร์ตี้ของโรเตอร์ |
260 g-cm2 |
น้ําหนักของมอเตอร์ |
3.8 กิโลกรัม |
จํานวนตัวนํา |
4 |
การเชื่อมต่อ |
โรคสองขั้ว |
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
รุ่น | โรงงาน ทอร์ค |
เรต ปัจจุบัน |
ความต้านทาน ต่อระยะ |
อุปทาน ต่อระยะ |
ผ่อนคลาย ทอร์ค |
เครื่องหมุน อินเนอร์เซีย |
โลหะ สาย |
มอเตอร์ ความยาว |
mN.m | A | Ω | mH | mN.m | g.cm2 | ไม่ ไม่ | mm | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
