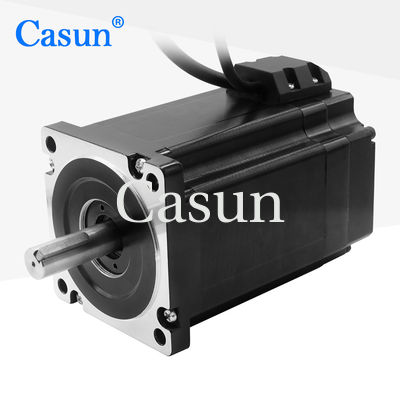

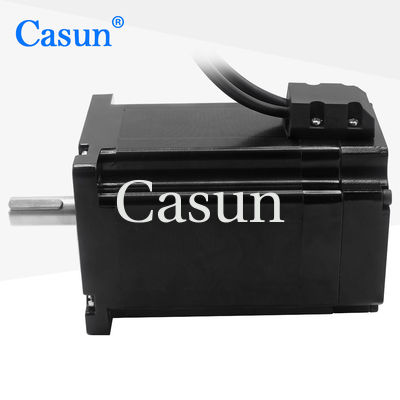

Nema 34 Encoder 8.3N.M 86x127mm ปิดวงจรเครื่องยนต์ 1000ppr กับ Nema 24 ใบข้อมูล

Nema 34 Encoder 8.3N.M 86x127mm ปิดวงจรเครื่องยนต์ 1000ppr กับ Nema 24 ใบข้อมูล

ชื่อแบรนด์: Casun
เลขรุ่น: 86SHD4402-30QH
MOQ: 1 ชิ้น
ราคา: $99.9-$199.99
เงื่อนไขการจ่ายเงิน: D/A, T/T, L/C, D/พี
Supply Ability: 40000+PCS+เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE,ROHS,ISO
สเต็ปแองเจิ้ล:
1.8°
ทอร์คการยึด:
8.3N.m
ปัจจุบัน:
10A
ความยาวมอเตอร์:
127มม
หมุน:
ความยาว 30 มม
ปรับแต่ง:
มอเตอร์สามารถออกแบบและผลิตตามคำขอที่กำหนดเองได้
รายละเอียดการบรรจุ:
กล่องกระดาษ:36x29x14ซม
เน้น:

Nema 34 มอเตอร์สเตปเปอร์ลุปปิด

,

เครื่องยนต์สเตปเปอร์ลุปปิด 1000ppr

รายละเอียดสินค้า

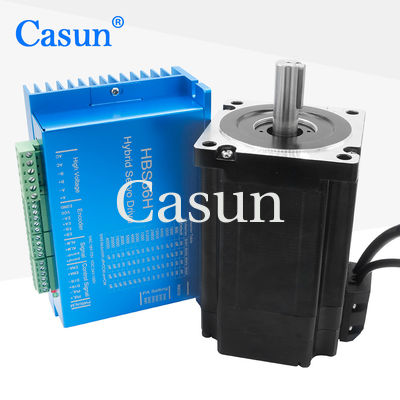

NEMA 34 8.3N.m ชุดมอเตอร์สเตปเปอร์วงจรปิด 4 แกน พร้อมเครื่องปรับรหัสแม่เหล็กสําหรับเครื่อง CNC

NEMA 34 หมายถึงขนาดมาตรฐานสําหรับมอเตอร์สเตปเปอร์, ด้วยขนาด flange การติดตั้ง 3.4 นิ้ว (86 มม.)ซึ่งเป็นวัดความสามารถในการรักษาตําแหน่งของมันเมื่อถูกผูกพันกับแรงภายนอกในกรณีนี้, มอเตอร์มีแรงจับของ 8.3 นิวตัน-เมตร.


ชุดมอเตอร์สเตปเปอร์วงจรปิด 4 แกนที่มีเครื่องปรับสัญญาณแม่เหล็กถูกออกแบบมาเพื่อใช้ในเครื่องจักร CNC (คอมพิวเตอร์นิเมอรี่คอนโทรล) ระบบสเตปเปอร์วงจรปิดรวมกลไกการตอบสนองเช่น เครื่อง Encoder, เพื่อติดตามตําแหน่งของแกนมอเตอร์และให้ผลตอบสนองต่อระบบควบคุมเมื่อเทียบกับระบบ stepper แบบเปิดวงจร.


เครื่องปรับรหัสแม่เหล็ก (magnetic encoder) เป็นชนิดของเซ็นเซอร์ตําแหน่งที่ใช้แม่เหล็กและเซ็นเซอร์อัตราฮอลล์ในการตรวจจับตําแหน่งของแกนมอเตอร์ทําให้ระบบควบคุมสามารถปรับในเวลาจริง และรับประกันการเคลื่อนไหวที่แม่นยํา.


โดยรวมแล้ว NEMA 34 8.3N.m 4-axis ปิดวงจรสเต็ปเปอร์มอเตอร์ชุดกับเครื่องโคเดอร์แม่เหล็กจะเหมาะสมสําหรับเครื่อง CNC ที่ต้องการทอร์มสูงและความสามารถการตั้งตําแหน่งแม่นยํามันให้ผลงานที่ดีขึ้นและความน่าเชื่อถือเมื่อเทียบกับระบบ stepper เปิดวงจร, ทําให้มันเหมาะสมสําหรับการใช้งานที่ความแม่นยําเป็นสิ่งสําคัญ เช่น CNC milling, routing หรือ 3D printing


ลักษณะ:

  • ทอร์คสูงและความแม่นยําสูง

  • สําหรับอุตสาหกรรมเทคโนโลยีสูงและอุปกรณ์อุตสาหกรรมอิเล็กทรอนิกส์

  • มีให้เลือกในแบบ single หรือ double shaft

  • ตั้งอยู่ในจีนมา 12 ปี และบริการลูกค้ากว่า 800 คน

  • การวิจัยและพัฒนาอาชีพ

ลักษณะ

Nema 34 Encoder 8.3N.M 86x127mm ปิดวงจรเครื่องยนต์ 1000ppr กับ Nema 24 ใบข้อมูล 0

ขนาด

Nema 34 Encoder 8.3N.M 86x127mm ปิดวงจรเครื่องยนต์ 1000ppr กับ Nema 24 ใบข้อมูล 1

รายละเอียดเครื่องยนต์



นางฟ้าฝา

1.8 °

ขนาดกรอบ

86 มม.

จํานวนระยะ

ขั้นตอนที่ 2

ปัจจุบัน

10 A

ทอร์คการยึด

8.3N.m

ความต้านทาน

0.2 โอเอ็ม

อุปทาน

7.5 mH

อินเนอร์ตี้ของโรเตอร์

4500 g-cm2

น้ําหนักของมอเตอร์

1.6 กิโลกรัม

จํานวนตัวนํา

4

การเชื่อมต่อ

โรคสองขั้ว

รายละเอียดการใช้งาน

มุมก้าว: 1.8°

อุณหภูมิสูงสุด: สูงสุด 80 °C

อุณหภูมิบริเวณ: -20 °C ถึง 50 °C

อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C

ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น

ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C

ความต้านทานการปิด: 100M Ohm ที่ 500 VDC

ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที







คอร์ฟมอร์ค

Nema 34 Encoder 8.3N.M 86x127mm ปิดวงจรเครื่องยนต์ 1000ppr กับ Nema 24 ใบข้อมูล 2Nema 34 Encoder 8.3N.M 86x127mm ปิดวงจรเครื่องยนต์ 1000ppr กับ Nema 24 ใบข้อมูล 3







รุ่นย่อย

รุ่น โรงงาน
ทอร์ค
เรต
ปัจจุบัน
ความต้านทาน
ต่อระยะ
อุปทาน
ต่อระยะ
ผ่อนคลาย
ทอร์ค
เครื่องหมุน
อินเนอร์เซีย
โลหะ
สาย
มอเตอร์
ความยาว
mN.m A Ω mH mN.m g.cm2 ไม่ ไม่ mm
60SHD4201 650 0.6 15 20 50 280 4 45
60SHD4401 1500 2.8 1 3.3 70 450 4 56
60SHD4601 3200 4.2 0.75 3.7 120 580 4 86
60SHD6602 2500 3 1.55 3.7 120 580 4



























ดาวน์โหลด

ถ้ามอเตอร์มาตรฐานของเรา ไม่สามารถตอบสนองความต้องการของคุณ

เราสามารถปรับแต่งมอเตอร์ได้ตามความต้องการของคุณ


เนื้อหาที่กําหนดตามความต้องการรวมแต่ไม่จํากัดต่อแกนพิเศษ, ปริมาตรการล่อ, ขนาดการติดตั้ง, สายนําที่มีความต้องการพิเศษ, เครื่องเชื่อม, ฯลฯ

ตัวเลือก:

เครื่อง Encoder

เบรก

กล่องเกียร์

หมุน

Nema 34 Encoder 8.3N.M 86x127mm ปิดวงจรเครื่องยนต์ 1000ppr กับ Nema 24 ใบข้อมูล 4 Nema 34 Encoder 8.3N.M 86x127mm ปิดวงจรเครื่องยนต์ 1000ppr กับ Nema 24 ใบข้อมูล 5 Nema 34 Encoder 8.3N.M 86x127mm ปิดวงจรเครื่องยนต์ 1000ppr กับ Nema 24 ใบข้อมูล 6 Nema 34 Encoder 8.3N.M 86x127mm ปิดวงจรเครื่องยนต์ 1000ppr กับ Nema 24 ใบข้อมูล 7
