สถานที่กำเนิด | จีน |
ชื่อแบรนด์ | Casun |
ได้รับการรับรอง | CE,ROHS,ISO |
หมายเลขรุ่น | 60SHD4702-24QH |

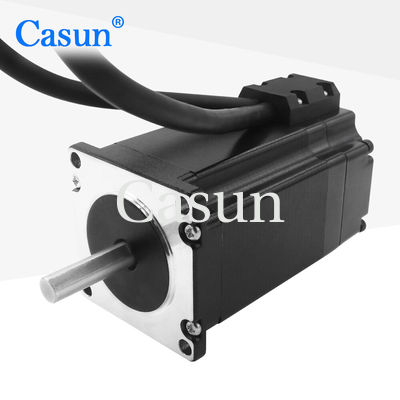

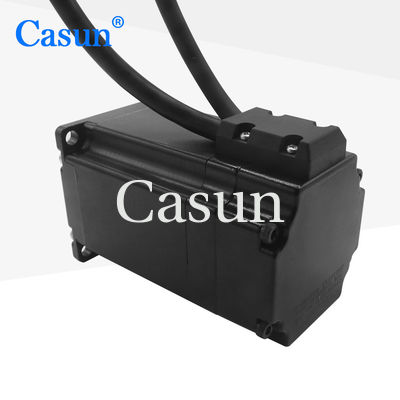

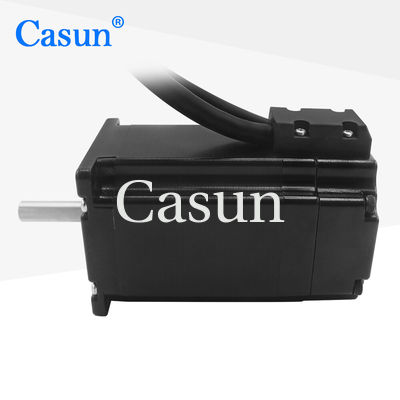

NEMA24 มอเตอร์ขั้นตอน 4N.M 60x100 มิลลิเมตร หมอบปิด มอเตอร์ขั้นตอน 1000ppr มอเตอร์ขั้นตอน Pinout 4 สาย
Casun หมุนสเตปเปอร์สล็อป Nema17 4N.M 60x100mm มอเตอร์สเตปเปอร์กับ Nema24 มอเตอร์สเตปเปอร์ควบคุม
มอเตอร์สเตปเปอร์ลุปที่คุณพูดถึง เป็นชนิดของมอเตอร์สเตปเปอร์ที่ใช้ระบบควบคุมลุปปิด เพื่อเพิ่มผลงานและความแม่นยํานี่คือรายละเอียดที่คุณให้:
ทอร์ค 4Nm: มอเตอร์สามารถส่งมอบทอร์คสูงสุด 4 นิวตันเมตร (Nm) ทอร์คเป็นแรงหมุนของมอเตอร์และมอริคอัพสูงกว่าแสดงถึงความสามารถในการขับเคลื่อนภาระและเอาชนะความต้านทานที่ใหญ่กว่า.
60x100mm: ขนาดเหล่านี้อ้างอิงถึงขนาดทางกายภาพของมอเตอร์ มอเตอร์มีกว้าง 60mm และความยาว 100mm
การรวมระบบควบคุมวงจรปิดในมอเตอร์สเตปเปอร์นี้ หมายความว่ามันใช้เซ็นเซอร์การตอบสนอง เพื่อติดตามตําแหน่งจริงของมอเตอร์เซ็นเซอร์เหล่านี้ให้ข้อมูลเกี่ยวกับตําแหน่งของมอเตอร์ในเวลาจริงระบบควบคุมเปรียบเทียบตําแหน่งที่ต้องการกับตําแหน่งจริงและปรับการทํางานของมอเตอร์เพื่อให้แน่ใจว่าตําแหน่งที่แม่นยํา
โดยการรวมการควบคุมวงจรปิด มอเตอร์สเตปเปอร์นี้สามารถชดเชยสําหรับขั้นตอนที่พลาดหรือความผิดตําแหน่งที่อาจเกิดขึ้นในมอเตอร์สเตปเปอร์วงจรเปิดกลไกตอบสนองวงจรปิดนี้ช่วยรักษาตําแหน่งที่แม่นยํา, แม้ว่าจะมีการรบกวนภายนอกหรือความแตกต่างของภาระ
มอเตอร์สเตปเปอร์วงจรปิดมักจะใช้ในแอพลิเคชั่นที่ต้องการความแม่นยําในการตั้งตําแหน่งสูง เช่น เครื่องจักร CNC, โรบอติกส์ และระบบอัตโนมัติพวกมันให้ผลงานและความน่าเชื่อถือที่ดีขึ้นเมื่อเทียบกับมอเตอร์สเตปเปอร์แบบลุปเปิด โดยให้ผลตอบสนองในเวลาจริงและแก้ไขข้อผิดพลาดตําแหน่งใด ๆ.
ลักษณะ:
นางฟ้าฝา
|
1.8 ° |
ขนาดกรอบ
|
60 มม. |
จํานวนระยะ
|
ขั้นตอนที่ 2 |
ปัจจุบัน
|
3 แอมเปอร์ |
ทอร์คการยึด
|
4mN.m |
ความต้านทาน
|
2.3hm |
อุปทาน
|
7mH |
อินเนอร์ตี้ของโรเตอร์
|
1400g-cm2 |
น้ําหนักของมอเตอร์
|
0.23 กิโลกรัม |
Encoder Pulsh
|
1000PPR |
การเชื่อมต่อ
|
โรคสองขั้ว |
มอเตอร์
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
เครื่อง Encoder
ความกระชับกําลัง: 5v
ผลิต: A + A - B + B -
รุ่น | ทอร์คการยึด | มุมก้าว | ความยาว | ประเภทของ shaft | ปัจจุบัน |
42SHD4950 | 0.13N.m | 1.8° | 20 มม. | D แกน 20 มม. | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 มม. | D แกน 20 มม. | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40 มม. | D แกน 20 มม. | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48 มม. | D อ่าง 24 มม. | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 มม. | D อ่าง 24 มม. | 2.1A |
