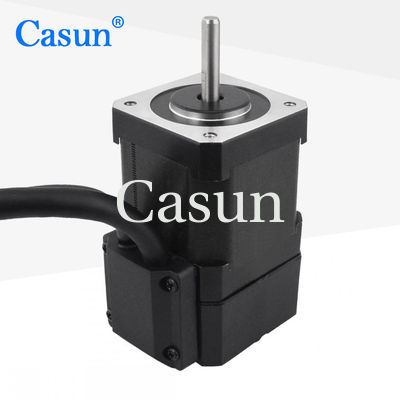

มอเตอร์สเตปเปอร์ พร้อมเครื่อง Encoder NEMA14 35X20mm 98mN.M 1024pm มอเตอร์สเตปเปอร์ลุปปิด
Nema14 ปิดวงจร stepper มอเตอร์ 90mN.m 1.1Amp กับ Encoder
ขนาด: NEMA 14 หมายถึงขนาดกรอบของมอเตอร์ ซึ่งมีขนาด 1.4 นิ้วหรือประมาณ 35 มม.
ทอร์ค: มอเตอร์ที่คุณกล่าวถึงมีทอร์คการยึดถือ 90 mN.m (มิลลินิวตันเมตร) ทอร์คการยึดถือคือปริมาณของทอร์คที่มอเตอร์สามารถผลิตเมื่อหยุดนิ่ง โดยไม่สูญเสียขั้นตอน
ปัจจุบัน: มอเตอร์มีปัจจุบันนาม 1.1 Amps. นี้แสดงให้เห็นปัจจุบันสูงสุดที่มอเตอร์ลมพัดควรได้รับการให้บริการเพื่อบรรลุทอร์คที่กําหนด
ปิดวงจร: คุณสมบัติวงจรปิดหมายความว่ามอเตอร์มีเครื่องปรับรหัสสําหรับการตอบสนองตําแหน่งขั้นตอนวงจรปิดสามารถตรวจจับและแก้ไขการสูญเสียขั้นตอนหรือความผิดพลาดตําแหน่งเครื่อง Encoder ให้การตอบสนองต่อระบบควบคุม ทําให้มันสามารถปรับการทํางานของมอเตอร์ในเวลาจริง
ลักษณะ:
นางฟ้าฝา
|
1.8 ° |
ขนาดกรอบ
|
42 มม |
จํานวนระยะ
|
ขั้นตอนที่ 2 |
ปัจจุบัน
|
1.1 แอมเปอร์ |
ทอร์คการยึด
|
90mN.m |
ความต้านทาน
|
3.2 ฮม. |
อุปทาน
|
2.7mH |
อินเนอร์ตี้ของโรเตอร์
|
12g-cm2 |
น้ําหนักของมอเตอร์
|
0.17 กิโลกรัม |
Encoder Pulsh
|
1-24 |
การเชื่อมต่อ
|
โรคสองขั้ว |
มอเตอร์
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
เครื่อง Encoder
ความกระชับกําลัง: 5v
ผลิต: A + A - B + B - Z + Z -
รุ่น | ทอร์คการยึด | มุมก้าว | ความยาว | ประเภทของ shaft | ปัจจุบัน |
42SHD4950 | 0.13N.m | 1.8° | 20 มม. | D แกน 20 มม. | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 มม. | D แกน 20 มม. | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40 มม. | D แกน 20 มม. | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48 มม. | D อ่าง 24 มม. | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 มม. | D อ่าง 24 มม. | 2.1A |
