สถานที่กำเนิด | จีน |
ชื่อแบรนด์ | Casun |
ได้รับการรับรอง | CE,ROHS,ISO |
หมายเลขรุ่น | B20SHD4359-C191 |

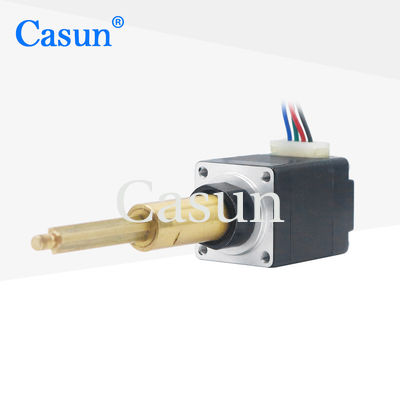

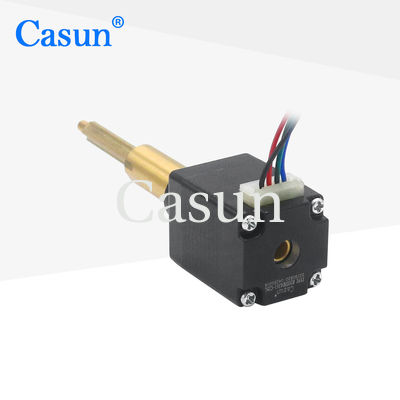

มอเตอร์ขั้น Nema 8 นําทาง 19.05 นําสกรู มอเตอร์ขั้น Tr3.5x0.6096 สําหรับเครื่องมือการแพทย์
มอเตอร์ไมโครสเตปเปอร์ที่มีสกรูนํามักจะใช้ในการสร้างตัวขับเคลื่อนเส้นตรงมันให้ความเคลื่อนไหวเชิงเส้นแม่นยําและควบคุมโดยการแปลงการเคลื่อนไหวหมุนของมอเตอร์ stepper เป็นการเคลื่อนไหวเชิงเส้นผ่านกลไกสกรูนํา.
1ความจุภาระ: ความจุภาระคือ 25N ซึ่งหมายความว่าตัวขับเคลื่อนเส้นตรงสามารถรับแรงสูงสุด 25 นิวตันนี้แสดงให้เห็นจํานวนของน้ําหนักหรือแรงที่ actuator สามารถเคลื่อนไหวหรือถือได้อย่างมีประสิทธิภาพโดยไม่ต้องเสี่ยงการทํางานของมัน. มันสําคัญที่จะพิจารณาความต้องการภาระของการใช้งานเฉพาะของคุณ เพื่อให้แน่ใจว่าตัวขับเคลื่อนสามารถจัดการกับมัน
2ความเร็ว (200pps): ความเร็ว 200pps แสดงอัตราการเต้นสูงสุดที่มอเตอร์ขั้นสามารถหมุนได้ แต่ละจังหวะตรงกับขั้นตอน และความเร็วจะวัดในขั้นตอนต่อวินาทีความเร็วเชิงเส้นจริงของ actuator จะขึ้นอยู่กับสกรูนํา pitch และการตั้งค่าเฉพาะของระบบ.
3.NEMA 8 Stepper Motor: การตั้งชื่อ NEMA 8 ระบุขนาดและขนาดการติดตั้งของ stepper motorมอเตอร์ NEMA 8 มีขนาดคอมแพคตและมีขนาดกรอบที่เล็กกว่าและแรงปั่นที่ต่ํากว่าเมื่อเทียบกับขนาดใหญ่ของ NEMAพวกเขามักจะใช้ในแอพพลิเคชั่นที่พื้นที่จํากัด
ลักษณะ:
นางฟ้าฝา
|
1.8 ° |
ขนาดกรอบ
|
20 มม. |
จํานวนระยะ
|
ขั้นตอนที่ 2 |
ปัจจุบัน
|
0.6 แอมเปอร์ |
ทอร์คการยึด
|
25N ที่ 200pps |
ความต้านทาน
|
11.5 โอเอ็ม |
อุปทาน
|
3.50mH |
อินเนอร์ตี้ของโรเตอร์
|
6g-cm2 |
น้ําหนักของมอเตอร์
|
0. 2 กิโลกรัม |
โลหะ
|
190.06 มิลลิเมตร |
การเชื่อมต่อ
|
โรคสองขั้ว |
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
การเล่นระยะรังสีของแกน0.02 สูงสุด (450 กรัม-ภาระ)
การเล่นแกน:0.08 สูงสุด (450 กรัม)
แรงรัศมีสูงสุด:28N (20mm จากฟลานจ์)
แรงแกนสูงสุด):10N
รุ่น | ทอร์คการยึด | มุมก้าว | ความยาวของมอเตอร์ | ประเภทของ shaft | ปัจจุบัน |
42SHD4950 | 0.13N.m | 1.8° | 20 มม. | D แกน 20 มม. | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 มม. | D แกน 20 มม. | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40 มม. | D แกน 20 มม. | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48 มม. | D อ่าง 24 มม. | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 มม. | D อ่าง 24 มม. | 2.1A |
ความยาวของร่างกาย | กว้างของสกรู | ปิช | ความยาวของสกรู | ||
20 มม. 34 มม. 40 มม ขนาด 48 mm 60 มม. |
5 | 2 | 20-1000 มม. | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
