สถานที่กำเนิด | จีน |
ชื่อแบรนด์ | Casun |
ได้รับการรับรอง | CE,ROHS,ISO |
หมายเลขรุ่น | B20SHD4353-C9P |

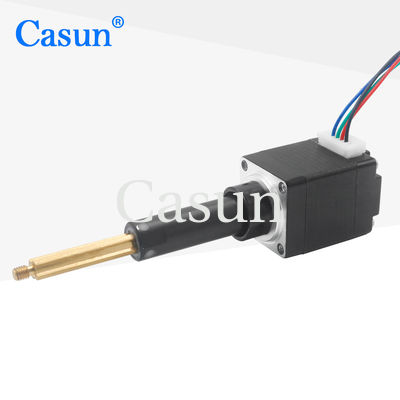

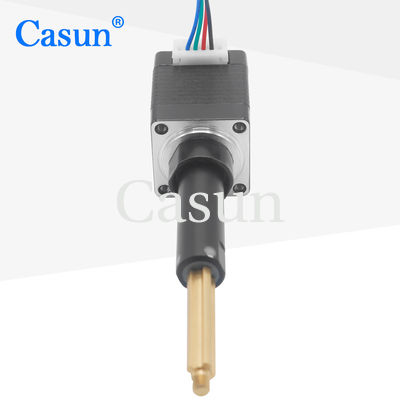

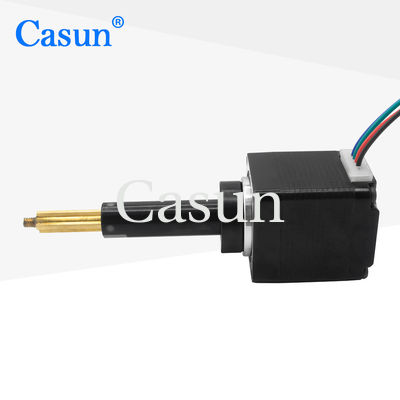

เครื่องยนต์ขั้นเล็ก เครื่องขับเคลื่อนเชิงเส้นสกรูลอย 0.5kg/600pps Nema8 เครื่องยนต์ขั้นสําหรับอุปกรณ์ความงาม
มอเตอร์ไมโครสเตปเปอร์ที่มีสกรูนํามักจะใช้ในการสร้างตัวขับเคลื่อนเส้นตรงมันให้ความเคลื่อนไหวเชิงเส้นแม่นยําและควบคุมโดยการแปลงการเคลื่อนไหวหมุนของมอเตอร์ stepper เป็นการเคลื่อนไหวเชิงเส้นผ่านกลไกสกรูนํา.
1ความจุภาระ: ความจุภาระ 0.5kg หมายถึงน้ําหนักสูงสุดที่ตัวขับเคลื่อนเส้นตรงสามารถเคลื่อนไหวหรือถือได้อย่างมีประสิทธิภาพมันแสดงแรงสูงสุดที่ตัวขับเคลื่อนสามารถใช้โดยไม่เสี่ยงการทํางานของมัน. ให้แน่ใจว่าการพิจารณาความต้องการภาระของการใช้งานเฉพาะของคุณเพื่อให้แน่ใจว่า actuator สามารถจัดการกับมัน
2ความเร็ว (600pps): ความเร็ว 600pps แสดงอัตราการเต้นสูงสุดที่มอเตอร์สเตปเปอร์สามารถหมุนได้ แต่ละจังหวะตรงกับขั้นตอน และความเร็วจะวัดในขั้นตอนต่อวินาทีความเร็วเชิงเส้นจริงของ actuator จะขึ้นอยู่กับสกรูนํา pitch และการตั้งค่าเฉพาะของระบบ.
3.NEMA 8 มอเตอร์ขั้น: NEMA (National Electrical Manufacturers Association) เป็นมาตรฐานที่กําหนดขนาดทางกายภาพและความต้องการในการติดตั้งสําหรับมอเตอร์ขั้นการตั้งชื่อ NEMA 8 ระบุขนาดและขนาดการติดตั้งของมอเตอร์มอเตอร์ NEMA 8 มีขนาดคอมแพคตและมักมีขนาดกรอบที่เล็กกว่าและแรงหมุนที่ต่ํากว่าเมื่อเทียบกับขนาด NEMA ที่ใหญ่กว่า
ลักษณะ:
นางฟ้าฝา
|
1.8 ° |
ขนาดกรอบ
|
20 มม. |
จํานวนระยะ
|
ขั้นตอนที่ 2 |
ปัจจุบัน
|
0.24 แอมเปอร์ |
ทอร์คการยึด
|
0.5 กิโลกรัมที่ 600pps |
ความต้านทาน
|
11.5 โอเอ็ม |
อุปทาน
|
3.50mH |
อินเนอร์ตี้ของโรเตอร์
|
6g-cm2 |
น้ําหนักของมอเตอร์
|
0. 2 กิโลกรัม |
โลหะ
|
35 มม. |
การเชื่อมต่อ
|
โรคสองขั้ว |
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
การเล่นระยะรังสีของแกน0.02 สูงสุด (450 กรัม-ภาระ)
การเล่นแกน:0.08 สูงสุด (450 กรัม)
แรงรัศมีสูงสุด:28N (20mm จากฟลานจ์)
แรงแกนสูงสุด):10N
รุ่น | ทอร์คการยึด | มุมก้าว | ความยาวของมอเตอร์ | ประเภทของ shaft | ปัจจุบัน |
42SHD4950 | 0.13N.m | 1.8° | 20 มม. | D แกน 20 มม. | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 มม. | D แกน 20 มม. | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40 มม. | D แกน 20 มม. | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48 มม. | D อ่าง 24 มม. | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 มม. | D อ่าง 24 มม. | 2.1A |
ความยาวของร่างกาย | กว้างของสกรู | ปิช | ความยาวของสกรู | ||
20 มม. 34 มม. 40 มม ขนาด 48 mm 60 มม. |
5 | 2 | 20-1000 มม. | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
