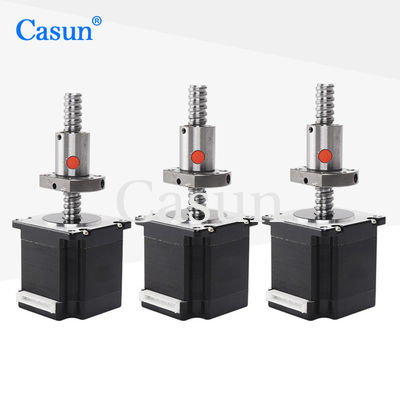

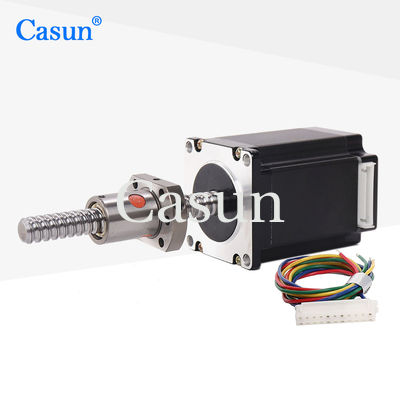

Nema11 ลูกสกรูสต๊อปเปอร์มอเตอร์ 32mN.M มอเตอร์สเตปเปอร์เส้น
เครื่องยนต์สเตปเปอร์ลูกกลม คือ เครื่องยนต์สเตปเปอร์ประเภทหนึ่งที่รวมกลไกสกรูลูกกลมสําหรับการเคลื่อนไหวแบบเส้นตรงมันรวมการเคลื่อนไหวหมุนของมอเตอร์ stepper กับความสามารถการเคลื่อนไหวเชิงเส้นของสกรูลูกกลมเพื่อบรรลุการเคลื่อนไหวเชิงเส้นแม่นยําและควบคุม.
NEMA 11 เป็นขนาดกรอบมอเตอร์มาตรฐานที่กําหนดโดยสมาคมผู้ผลิตไฟฟ้าแห่งชาติ (NEMA)มาตรฐาน NEMA 11 ระบุขนาดทางกายภาพและการจัดวางการติดตั้งของมอเตอร์, ทําให้สามารถเปลี่ยนกันได้ระหว่างผู้ผลิตต่าง ๆ
ลักษณะ:
นางฟ้าฝา
|
1.8 ° |
ขนาดกรอบ
|
28 มม. |
จํานวนระยะ
|
ขั้นตอนที่ 2 |
ปัจจุบัน
|
0.5 แอมเปอร์ |
ทอร์คการยึด
|
32mN.m |
ความต้านทาน
|
อืมม |
อุปทาน
|
mH |
อินเนอร์ตี้ของโรเตอร์
|
g-cm2 |
น้ําหนักของมอเตอร์
|
0.26กิโลกรัม |
สกรูนํา
|
49 มม. |
การเชื่อมต่อ
|
โรคสองขั้ว |
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
การเล่นระยะรังสีของแกน0.02 สูงสุด (450 กรัม-ภาระ)
การเล่นแกน:0.08 สูงสุด (450 กรัม)
แรงรัศมีสูงสุด:28N (20mm จากฟลานจ์)
แรงแกนสูงสุด):10N
รุ่น | ทอร์คการยึด | มุมก้าว | ความยาวของมอเตอร์ | ประเภทของ shaft | ปัจจุบัน |
42SHD4950 | 0.13N.m | 1.8° | 20 มม. | D แกน 20 มม. | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 มม. | D แกน 20 มม. | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40 มม. | D แกน 20 มม. | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48 มม. | D อ่าง 24 มม. | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 มม. | D อ่าง 24 มม. | 2.1A |
ความยาวของร่างกาย | กว้างของสกรู | ปิช | ความยาวของสกรู | ||
20 มม. 34 มม. 40 มม ขนาด 48 mm 60 มม. |
5 | 2 | 20-1000 มม. | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
