สถานที่กำเนิด | จีน |
ชื่อแบรนด์ | Casun |
ได้รับการรับรอง | CE,ROHS,ISO |
หมายเลขรุ่น | P35SHD0501-50NLFH |

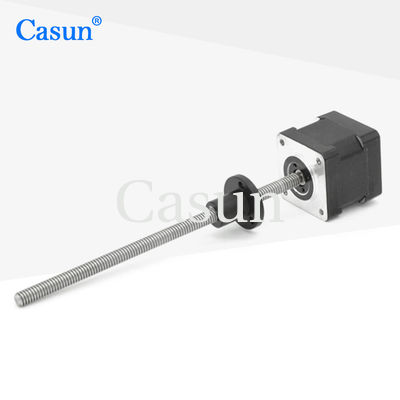

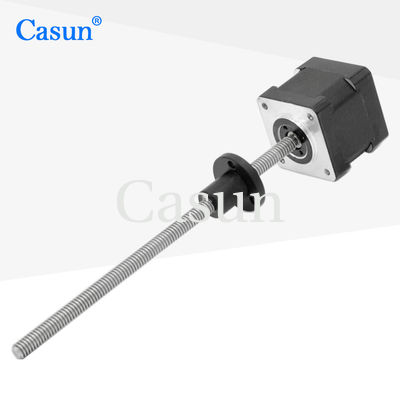

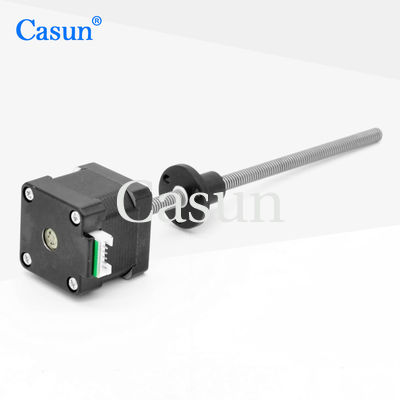

NEMA 14 ไฮบริด stepper มอเตอร์ Tr5 * 1 (P1) stepper มอเตอร์ Micro stepper มอเตอร์สําหรับเครื่องจักรอัตโนมัติ
NEMA14 เครื่องยนต์ขั้นติดกับสกรูนํายึดมอเตอร์ 0.2kg tr5*4 สําหรับอุปกรณ์การแพทย์
มอเตอร์ NEMA14 ที่คุณกล่าวถึงถูกออกแบบด้วยสกรูนําและมีแรงหมุนการยึดของ 0.2 กิโลกรัม.สกรูนํามี TR5 * 4 ((p1) รายละเอียด:
ประเภทของมอเตอร์: มอเตอร์ 2 ขั้น
ทอร์คการเก็บ: 0.2kg (กิโลกรัม)
สกรูนํา: TR5*4 ((p1)
ทอมปอร์คการยึดของ 0.2 กิโลกรัมแสดงถึงทอมปอร์คสูงสุดที่มอเตอร์สามารถผลิตเพื่อป้องกันการหมุนหรือยึดภาระไว้ในที่. ทอมปอร์คการยึดมักจะวัดใน Nm (นิวตันเมตร) หรือ kg.cm (กิโลกรัม-เซนติเมตร).
รายละเอียดของสกรูนํา TR5 * 4 ((p1) อ้างอิงถึงประเภทของเส้น, ความสูง, และคุณสมบัติเพิ่มเติมของสกรูนํา. TR5 ชี้ให้เห็นถึงโปรไฟล์เส้น trapezoidal มีกว้างใหญ่ 5 มม."*4" แสดงว่าความชัน 4 มิลลิเมตร, หมายถึงสกรูนําเคลื่อนที่ 4 มิลลิเมตรสําหรับการหมุนครบทุกครั้ง. " ((p1)" แสดงว่าสกรูนําอาจมีคุณสมบัติหรือการปรับปรุงเฉพาะเจาะจง,ซึ่งสามารถแตกต่างกันขึ้นอยู่กับผู้ผลิตหรือความต้องการการใช้งานเฉพาะเจาะจง.
เครื่องยนต์สเตปเปอร์ประเภทนี้ที่มีสกรูนําติดอยู่ ใช้กันทั่วไปในเครื่องจักรอัตโนมัติ เช่น ระบบประกอบอัตโนมัติ ระบบตั้งตําแหน่งแม่นยําหรือการใช้งานอื่นที่ต้องการการเคลื่อนไหวเชิงเส้นที่ควบคุม.
ลักษณะ:
นางฟ้าฝา
|
1.8 ° |
ขนาดกรอบ
|
35 มม. |
จํานวนระยะ
|
ขั้นตอนที่ 2 |
ปัจจุบัน
|
0.4 แอมเปอร์ |
ทอร์คการยึด
|
200mN.m |
ความต้านทาน
|
24 โอเอ็ม |
อุปทาน
|
34mH |
อินเนอร์ตี้ของโรเตอร์
|
12g-cm2 |
น้ําหนักของมอเตอร์
|
0. 2 กิโลกรัม |
สกรูนํา
|
Tr5X4 |
การเชื่อมต่อ
|
โรคสองขั้ว |
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
การเล่นระยะรังสีของแกน0.02 สูงสุด (450 กรัม-ภาระ)
การเล่นแกน:0.08 สูงสุด (450 กรัม-ภาระ)
แรงรัศมีสูงสุด:28N (20mm จากฟลานจ์)
แรงแกนสูงสุด):10N
รุ่น | ทอร์คการยึด | มุมก้าว | ความยาวของมอเตอร์ | ประเภทของ shaft | ปัจจุบัน |
42SHD4950 | 0.13N.m | 1.8° | 20 มม. | D แกน 20 มม. | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 มม. | D แกน 20 มม. | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40 มม. | D แกน 20 มม. | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48 มม. | D อ่าง 24 มม. | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 มม. | D อ่าง 24 มม. | 2.1A |
ความยาวของร่างกาย | กว้างของสกรู | ปิช | ความยาวของสกรู | ||
20 มม. 34 มม. 40 มม ขนาด 48 mm 60 มม. |
5 | 2 | 20-1000 มม. | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
