| ชื่อแบรนด์: | Casun |
| เลขรุ่น: | P35SHD4112-250NKH |
| MOQ: | 1 ชิ้น |
| ราคา: | $5.94-$14.8 |
| เงื่อนไขการจ่ายเงิน: | D/A, T/T, L/C, D/พี |
| Supply Ability: | 40000+PCS+เดือน |

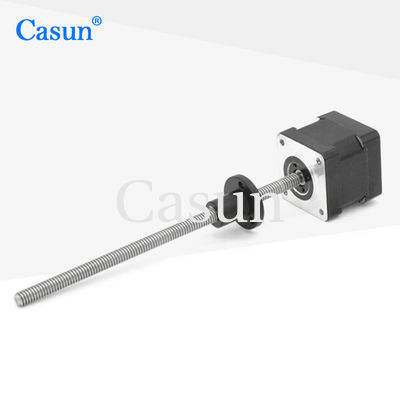

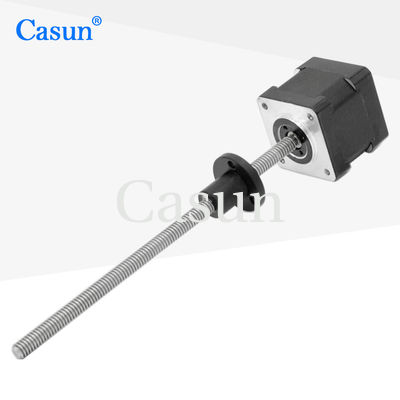

NEMA14 เครื่องยนต์ขั้นติดกับสกรูนํายึดมอเตอร์ 0.2kg tr8*8 สําหรับอุปกรณ์ทางการแพทย์
เครื่องยนต์ NEMA14 ที่คุณกล่าวถึงถูกออกแบบด้วยสกรูนํา และมีทอร์คการยึดของ 0.2 กิโลกรัม.นี่คือสิ่งที่ข้อมูลนี้แสดงให้เห็น:
ประเภทของมอเตอร์: มอเตอร์ 2 ขั้น
ทอร์คการเก็บ: 0.2kg (กิโลกรัม)
สกรูนํา: TR8*8
ทอร์คการยึดถือแสดงให้เห็นถึงทอร์คสูงสุดที่มอเตอร์สามารถใช้ได้ขณะที่ยืนเพื่อป้องกันการเคลื่อนไหว โดยทั่วไปวัดใน Nm (นิวตันเมตร) หรือ kg.cm (กิโลกรัมเซนติเมตร) ในกรณีนี้มันถูกระบุว่า 0.2 กิโลกรัม ซึ่งหมายความว่ามอเตอร์สามารถถือวัตถุที่มีน้ําหนักสูงถึง 0.2 กิโลกรัม โดยไม่ต้องหมุนเมื่อใช้พลังงาน
รายละเอียดของสกรูนํา TR8 * 8 อ้างอิงถึงประเภทเส้นและความยาวของสกรูนํา TR8 ชี้ให้เห็นถึงโปรไฟลล์เส้นแบบตราพีเซียลที่มีกว้างใหญ่ 8 มม."* 8" แสดงว่าสกรูนํามี pitch ของ 8mmซึ่งหมายความว่ามันจะขยับไป 8 มิลลิเมตร ต่อการหมุนเต็มครั้ง
เครื่องยนต์สเตปเปอร์ชนิดนี้ที่มีสกรูนําที่ติดอยู่ ใช้กันทั่วไปในอุปกรณ์ทางการแพทย์ เช่น ปั๊มทางการแพทย์ ระบบตั้งตําแหน่งแม่นยําหรือการใช้งานอื่นๆ ที่ต้องการการเคลื่อนไหวแบบเส้นตรงที่ควบคุมได้.
ลักษณะ:
|
นางฟ้าฝา
|
1.8 ° |
|
ขนาดกรอบ
|
35 มม. |
|
จํานวนระยะ
|
ขั้นตอนที่ 2 |
|
ปัจจุบัน
|
0.4 แอมเปอร์ |
|
ทอร์คการยึด
|
200mN.m |
|
ความต้านทาน
|
200 โอเอ็ม |
|
อุปทาน
|
20mH |
|
อินเนอร์ตี้ของโรเตอร์
|
14g-cm2 |
|
น้ําหนักของมอเตอร์
|
0. 2 กิโลกรัม |
|
สกรูนํา
|
Tr8X8 |
|
การเชื่อมต่อ
|
โรคสองขั้ว |
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
การเล่นระยะรังสีของแกน0.02 สูงสุด (450 กรัม-ภาระ)
การเล่นแกน:0.08 สูงสุด (450 กรัม-ภาระ)
แรงรัศมีสูงสุด:28N (20mm จากฟลานจ์)
แรงแกนสูงสุด):10N
| รุ่น | ทอร์คการยึด | มุมก้าว | ความยาวของมอเตอร์ | ประเภทของ shaft | ปัจจุบัน |
| 42SHD4950 | 0.13N.m | 1.8° | 20 มม. | D แกน 20 มม. | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34 มม. | D แกน 20 มม. | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40 มม. | D แกน 20 มม. | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48 มม. | D อ่าง 24 มม. | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60 มม. | D อ่าง 24 มม. | 2.1A |
| ความยาวของร่างกาย | กว้างของสกรู | ปิช | ความยาวของสกรู | ||
| 20 มม. 34 มม. 40 มม ขนาด 48 mm 60 มม. |
5 | 2 | 20-1000 มม. | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
