| ชื่อแบรนด์: | Casun |
| เลขรุ่น: | 57SHD4811-330NXH-PSM57 |
| MOQ: | 1 ชิ้น |
| ราคา: | $16.68-$30 |
| เงื่อนไขการจ่ายเงิน: | D/A, T/T, L/C, D/พี |
| ความสามารถในการจําหน่าย: | 40000+PCS+เดือน |
NEMA23 เครื่องยนต์บูรณาการ เครื่องยนต์สกรูลวดลวดภายนอก 2N.M เครื่องยนต์ขั้นตอนติดตั้งบูรณาการ
Casun มอเตอร์สเตปเปอร์สกรูลดภายนอกที่บูรณาการ NEMA 23 2N.M มอเตอร์สเตปเปอร์มอเตอร์สเตปเปอร์ติด
Casun Integrated External Lead Screw Stepper Motor เป็นชนิดชนิดของมอเตอร์สเตปเปอร์ที่ออกแบบและผลิตโดย Casun. มันมีมาตรฐานการติดตั้ง NEMA 23 และมีแรงหมุนการยึด 2Nm (นิวตันเมตร)อัธยาศัย "สกรูนําภายนอกที่บูรณาการ" ชี้ให้เห็นว่ามอเตอร์มีกลไกสกรูนําภายนอกที่ใช้สําหรับการใช้งานการเคลื่อนไหวแบบเส้นตรง
สกรูนําเป็นแกนที่มีเส้นใยที่แปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเชิงเส้น โดยการบูรณาการกลไกสกรูนําในมอเตอร์ stepperเครื่องยนต์ Casun ให้คําตอบที่คอมแพคต สําหรับการใช้งานที่ต้องการการตั้งตําแหน่งเส้นตรงที่แม่นยํา.
อัธยาศัย "มอเตอร์สเตปเปอร์ทับทับ" หมายถึงมอเตอร์สเตปเปอร์ที่รวมกลไกในการป้องกันแกนจากการหมุนอย่างอิสระเมื่อมอเตอร์ไม่ได้ใช้พลังงานการออกแบบนี้รับประกันว่าแกนมอเตอร์ยังคงอยู่ในตําแหน่งคงที่, ให้ความมั่นคงและป้องกันการเคลื่อนไหวที่ไม่ต้องการ
โดยรวมแล้ว Casun Integrated External Lead Screw Stepper Motor NEMA 23 2N.M เหมาะสําหรับการใช้งานที่ต้องการการควบคุมการเคลื่อนไหวแบบหมุนและเส้นตรงให้ความสามารถในการตั้งตําแหน่งและการถือที่แม่นยํา.
ลักษณะ:
นางฟ้าฝา |
1.8 ° |
ขนาดกรอบ |
57 มม. |
จํานวนระยะ |
ขั้นตอนที่ 2 |
ปัจจุบัน |
2.4A |
ทอร์คการยึด |
2N.m |
ความต้านทาน |
1.2 โอม |
อุปทาน |
4.2 mH |
อินเนอร์ตี้ของโรเตอร์ |
460 g-cm2 |
น้ําหนักของมอเตอร์ |
1.4 kg |
จํานวนตัวนํา |
4 |
การเชื่อมต่อ |
โรคสองขั้ว |
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
การเล่นระยะรังสีของแกน0.02 สูงสุด (450 กรัม-ภาระ)
การเล่นแกน:0.08 สูงสุด (450 กรัม-ภาระ)
แรงรัศมีสูงสุด:28N (20mm จากฟลานจ์)
แรงแกนสูงสุด):10N
|

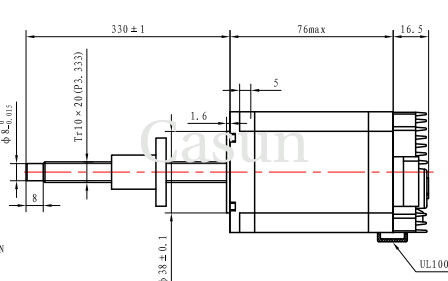

ความยาวของร่างกาย
|
กว้างของสกรู | ปิช | ความยาวของสกรู |
|
41 มม
54 มิลลิเมตร
76 มม.
83 มม.
100 มม. |
8 | 1 | 20 ~ 1000m |
| 2 | |||
| 4 | |||
| 8 | |||
| 9.53 | 1.5875 | ||
| 3.175 | |||
| 25.4 | |||
| 10 | 2 | ||
| 4 | |||
| 10 | |||
| 20 | |||
| 12 | 4 | ||
| 15 | 4 | ||
| 8 |
ดาวน์โหลด
ถ้ามอเตอร์พื้นฐานของเราไม่ตอบสนองความต้องการของคุณ เราอาจปรับเปลี่ยนมอเตอร์เพื่อตอบสนองคําสั่งของคุณ
ชาฟต์ที่แตกต่างกัน, ปริมาตรการลวด, การวัดการติดตั้ง, สายนําที่มีความต้องการที่แตกต่างกัน, การเชื่อมต่อ, และอื่นๆ เป็นตัวอย่างของเนื้อหาที่กําหนดเอง
เครื่อง Encoder |
เบรก |
กล่องเกียร์ |
ชาฟต์ |
|
|
|
|
