| ชื่อแบรนด์: | Casun |
| เลขรุ่น: | 86SHD4505-37B |
| MOQ: | 1 ชิ้น |
| ราคา: | $99.8-$323 |
| เงื่อนไขการจ่ายเงิน: | d/a, t/t, l/c, d/p |
| ความสามารถในการจําหน่าย: | 40000+PCS+เดือน |

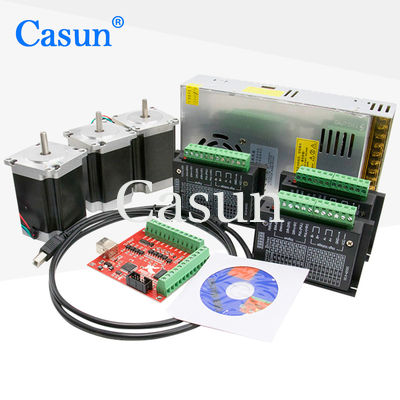

Nema 34 Stepper Motor Kit 3 Axis 12N.M CNC Kit มอเตอร์ขั้นตอนความละเอียดสูง

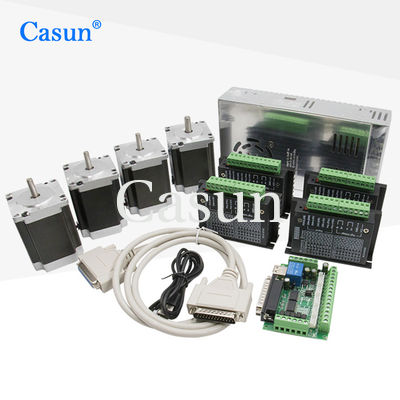

NEMA 34 12N.m เปิดวงจร stepper เครื่องยนต์ชุด 4 มอเตอร์ + 4 คนขับ + 4 พลังงานพลังงาน + 1 mach3
สายเคเบิลมอเตอร์สเตปเปอร์: สายเคเบิลเหล่านี้ถูกใช้ในการเชื่อมต่อมอเตอร์สเตปเปอร์กับเครื่องขับมอเตอร์, การถ่ายทอดพลังงานและสัญญาณควบคุม.
สวิตช์ขีดจํากัด: สวิตช์ขีดจํากัดถูกใช้ในการตั้งขีดจํากัดทางกายภาพของการเคลื่อนไหวของเครื่อง CNC. พวกมันแจ้งสัญญาณให้กับตัวควบคุมเมื่อเครื่องบรรลุตําแหน่งสูงสุดหรือต่ําสุดของมันบนแต่ละแกน
Magnetic Encoders: ตามที่กล่าวไว้ก่อนหน้านี้, เครื่อง Encoder แม็กเนตถูกรวมไว้ในชุดมอเตอร์สเตปเปอร์ลุปปิด. พวกเขาให้ข้อมูลการตอบสนองเกี่ยวกับตําแหน่งของมอเตอร์และช่วยรักษาความแม่นยําของการเคลื่อนไหว.
เครื่องยนต์สปินด์ (ไม่จําเป็น): ในชุด CNC บางชุด, เครื่องยนต์สปินด์อาจรวมไว้เพื่อควบคุมการหมุนของเครื่องมือตัดหรือสปินด์.ซึ่งมักจะใช้ในแอพลิเคชั่น เช่น CNC milling หรือ routing.
ระบบเย็น (ไม่จํากัด) ขึ้นอยู่กับชุดและความต้องการเฉพาะของเครื่อง CNCระบบทําความเย็น เช่น แฟนหรือระบายความร้อนอาจมีอยู่เพื่อป้องกันการอุ่นเกินของเครื่องขับเคลื่อนมอเตอร์หรือส่วนประกอบอื่น ๆ.
ซอฟต์แวร์: บางชุด CNC อาจมีซอฟต์แวร์สําหรับการควบคุมและโปรแกรมเครื่อง CNC ซอฟต์แวร์นี้ทําให้ผู้ใช้สามารถสร้าง G-code, ซิมูเลอร์เส้นทางเครื่องมือ,และส่งคําสั่งไปยัง CNC เครื่องควบคุม.
ลักษณะ:
นางฟ้าฝา |
1.8 ° |
ขนาดกรอบ |
86 มม. |
จํานวนระยะ |
ขั้นตอนที่ 2 |
ปัจจุบัน |
5 A |
ทอร์คการยึด |
12N.m |
ความต้านทาน |
10.1 โอเอ็ม |
อุปทาน |
7.5 mH |
อินเนอร์ตี้ของโรเตอร์ |
3600 g-cm2 |
น้ําหนักของมอเตอร์ |
5.5 กิโลกรัม |
จํานวนตัวนํา |
4 |
การเชื่อมต่อ |
โรคสองขั้ว |
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
| รุ่น | โรงงาน ทอร์ค |
เรต ปัจจุบัน |
ความต้านทาน ต่อระยะ |
อุปทาน ต่อระยะ |
ผ่อนคลาย ทอร์ค |
เครื่องหมุน อินเนอร์เซีย |
โลหะ สาย |
มอเตอร์ ความยาว |
| mN.m | A | Ω | mH | mN.m | g.cm2 | ไม่ ไม่ | mm | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
