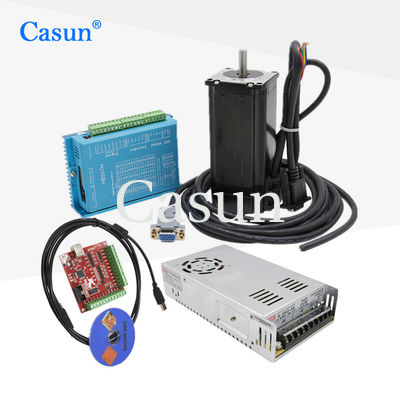

NEMA 34 8.5Nm 3 แกนปิด loop stepper มอเตอร์ชุดแม่เหล็ก encoder สำหรับเครื่อง CNC
NEMA 34 หมายถึงขนาดมาตรฐานสำหรับสเต็ปเปอร์มอเตอร์ โดยมีขนาดหน้าแปลนติดตั้ง 3.4 นิ้ว (86 มม.)ข้อมูลจำเพาะ "8.5Nm" ระบุถึงแรงบิดในการยึดของมอเตอร์ ซึ่งเป็นการวัดความสามารถในการรักษาตำแหน่งเมื่อถูกแรงภายนอกในกรณีนี้ มอเตอร์มีแรงบิดยึด 8.5 นิวตัน-เมตร

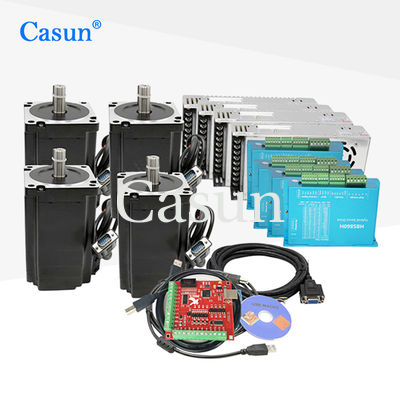

ชุดสเต็ปเปอร์มอเตอร์แบบวงปิด 3 แกนพร้อมตัวเข้ารหัสแม่เหล็กได้รับการออกแบบมาเพื่อใช้ในเครื่อง CNC (Computer Numerical Control)ระบบสเต็ปเปอร์แบบวงปิดรวมกลไกป้อนกลับ เช่น ตัวเข้ารหัส เพื่อตรวจสอบตำแหน่งของเพลามอเตอร์และให้การป้อนกลับไปยังระบบควบคุมซึ่งช่วยให้วางตำแหน่งได้แม่นยำยิ่งขึ้น และต้านทานการหยุดนิ่งหรือสูญเสียขั้นบันไดได้มากขึ้น เมื่อเปรียบเทียบกับระบบสเต็ปเปอร์แบบวงรอบเปิด
ตัวเข้ารหัสแม่เหล็กเป็นเซ็นเซอร์ตำแหน่งประเภทหนึ่งที่ใช้แม่เหล็กและเซ็นเซอร์เอฟเฟกต์ฮอลล์เพื่อตรวจจับตำแหน่งของเพลามอเตอร์โดยให้การตอบสนองที่แม่นยำเกี่ยวกับตำแหน่งของมอเตอร์ ช่วยให้ระบบควบคุมทำการปรับเปลี่ยนแบบเรียลไทม์และรับประกันการเคลื่อนไหวที่แม่นยำ
โดยรวมแล้ว ชุดสเต็ปเปอร์มอเตอร์วงปิด 3 แกน NEMA 34 ขนาด 8.5Nm พร้อมตัวเข้ารหัสแม่เหล็กจะเหมาะสำหรับเครื่องจักร CNC ที่ต้องการแรงบิดสูงและความสามารถในการระบุตำแหน่งที่แม่นยำโดยให้ประสิทธิภาพและความน่าเชื่อถือที่ดีขึ้นเมื่อเทียบกับระบบสเต็ปเปอร์แบบวงรอบเปิด ทำให้เหมาะสำหรับการใช้งานที่ความแม่นยำเป็นสิ่งสำคัญ เช่น การกัด CNC การกำหนดเส้นทาง หรือการพิมพ์ 3D
คุณสมบัติ:
สเต็ปแองเจิ้ล |
1.8 องศา |
ขนาดเฟรม |
86มม |
จำนวนเฟส |
2 เฟส |
จัดอันดับปัจจุบัน |
4.5 ก |
ถือแรงบิด |
8.5 นิวตันเมตร |
ความต้านทาน |
1.1โอห์ม |
ตัวเหนี่ยวนำ |
7.5 มิลลิแอมป์ |
ความเฉื่อยของโรเตอร์ |
3600 ก.-ซม.² |
น้ำหนักมอเตอร์ |
1.6 กก |
จำนวนโอกาสในการขาย |
4 |
การเชื่อมต่อ |
ไบโพลาร์ |
มุมขั้นบันได: 1.8°
อุณหภูมิสูงสุด :สูงสุด 80°C
อุณหภูมิแวดล้อม: -20 °C ถึง 50 °C
อุณหภูมิในการจัดเก็บ -20: °C ถึง 100°C
ช่วงความชื้น (%) :85% หรือน้อยกว่า ไม่มีการควบแน่น
ฉนวนลวดแม่เหล็ก :Class B 130 deg C
ความต้านทานของฉนวน: 100M โอห์มที่ 500 VDC
ความเป็นฉนวน :500 VDC เป็นเวลา 1 นาที
แบบอย่าง | โฮลดิ้ง แรงบิด |
เรตติ้ง ปัจจุบัน |
ความต้านทาน ต่อเฟส |
ตัวเหนี่ยวนำ ต่อเฟส |
กักขัง แรงบิด |
โรเตอร์ ความเฉื่อย |
ตะกั่ว ลวด |
เครื่องยนต์ ความยาว |
มน.ม | ก | โอห์ม | mH | มน.ม | ก.ซม.² | เลขที่ | มม | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
