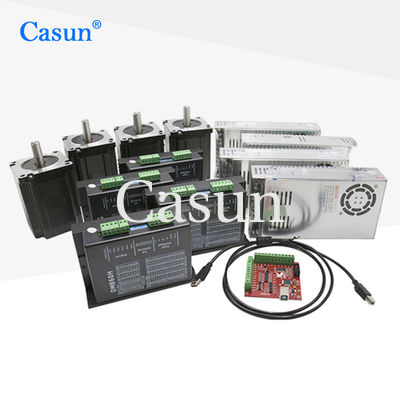

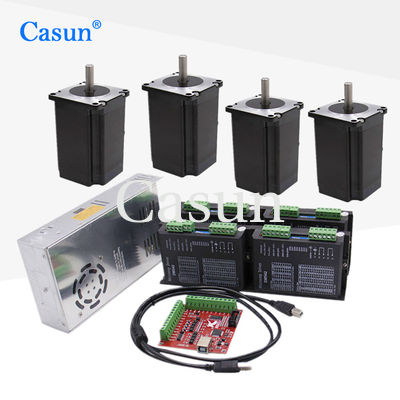

ชุด CNC NEMA23 3N.m ทั่วไปอาจมีส่วนประกอบต่อไปนี้:
ชุด CNC NEMA23 3N.m ทั่วไปจะรวมสเต็ปเปอร์มอเตอร์ NEMA23 ที่มีแรงบิดถือ 3N.mสเต็ปเปอร์มอเตอร์ NEMA23 เป็นขนาดมอเตอร์ที่ใช้กันอย่างแพร่หลายในเครื่อง CNC เนื่องจากเข้ากันได้กับระบบควบคุมการเคลื่อนไหวต่างๆ และความสามารถในการควบคุมการเคลื่อนไหวได้อย่างแม่นยำ
แรงบิดในการยึดที่ 3N.m แสดงถึงความสามารถของมอเตอร์ในการยึดตำแหน่งให้อยู่กับที่เมื่อมีการจ่ายพลังงาน โดยต้านทานแรงภายนอกที่อาจพยายามทำให้มอเตอร์เคลื่อนที่ข้อกำหนดแรงบิดนี้เป็นปัจจัยสำคัญในการพิจารณาความเหมาะสมของมอเตอร์สำหรับการใช้งาน CNC เฉพาะ เนื่องจากจะส่งผลต่อความสามารถของมอเตอร์ในการรับมือกับแรงตัดและรักษาเสถียรภาพระหว่างการทำงาน
คุณสมบัติ:
สเต็ปแองเจิ้ล |
1.8 ° |
ขนาดเฟรม |
57มม |
จำนวนเฟส |
2 เฟส |
จัดอันดับปัจจุบัน |
5 ก |
แรงบิดถือ |
3 น |
ความต้านทาน |
2.8โอห์ม |
ตัวเหนี่ยวนำ |
7.5 เมกะเฮิร์ตซ์ |
ความเฉื่อยของโรเตอร์ |
650 ก.-ตร.ซม |
น้ำหนักมอเตอร์ |
1.3 กก |
จำนวนโอกาสในการขาย |
4 |
การเชื่อมต่อ |
ไบโพลาร์ |
มุมสเต็ป: 1.8°
มุมขั้นหมายถึงระยะเชิงมุมที่ครอบคลุมโดยโรเตอร์ของสเต็ปเปอร์มอเตอร์สำหรับแต่ละขั้นในกรณีนี้ มอเตอร์จะเคลื่อนที่ 1.8 องศาในแต่ละขั้น
อุณหภูมิสูงสุด: สูงสุด 80°C
ข้อมูลจำเพาะนี้ระบุถึงอุณหภูมิสูงสุดที่สเต็ปเปอร์มอเตอร์สามารถทำงานได้อย่างปลอดภัยโดยไม่ทำให้เกิดความเสียหายหรือประสิทธิภาพการทำงานลดลงอุณหภูมิสูงสุดที่อนุญาตสำหรับมอเตอร์นี้คือ 80°C
อุณหภูมิแวดล้อม: -20 °C ถึง 50 °C
ช่วงอุณหภูมิแวดล้อมระบุอุณหภูมิแวดล้อมที่สเต็ปเปอร์มอเตอร์สามารถทำงานได้อย่างมีประสิทธิภาพในกรณีนี้ มอเตอร์สามารถทำงานได้ในอุณหภูมิตั้งแต่ -20°C ถึง 50°C
อุณหภูมิในการจัดเก็บ: -20 °C ถึง 100 °C
ช่วงอุณหภูมิในการจัดเก็บบ่งชี้ถึงช่วงอุณหภูมิที่สามารถจัดเก็บสเต็ปเปอร์มอเตอร์ได้โดยไม่ส่งผลกระทบต่อการทำงานสามารถจัดเก็บมอเตอร์ได้อย่างปลอดภัยในช่วง -20°C ถึง 100°C
แบบอย่าง | โฮลดิ้ง แรงบิด |
ให้คะแนน ปัจจุบัน |
ความต้านทาน ต่อเฟส |
ตัวเหนี่ยวนำ ต่อเฟส |
กักขัง แรงบิด |
โรเตอร์ ความเฉื่อย |
ตะกั่ว ลวด |
เครื่องยนต์ ความยาว |
mN.m | ก | โอห์ม | mH | mN.m | g.cm² | เลขที่ | มม | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 น | 3.7 | 120 | 580 | 4 |
