| ชื่อแบรนด์: | Casun |
| เลขรุ่น: | 86SHD4505-37B |
| MOQ: | 1 ชิ้น |
| ราคา: | $99.8-$323 |
| เงื่อนไขการจ่ายเงิน: | d/a, t/t, l/c, d/p |
| ความสามารถในการจําหน่าย: | 40000+PCS+เดือน |
Nema 34 CNC คิต 4 แกนเปิดวงจรเครื่องยนต์ขั้นตอน 12N.m มอเตอร์ขั้นตอนสําหรับเครื่อง CNC
NEMA 34 12N.m เปิดวงจร stepper เครื่องยนต์ชุด 4 มอเตอร์ + 4 คนขับ + 4 พลังงานพลังงาน + 1 mach3
ชุด CNC แบบ NEMA34 อาจมีส่วนประกอบต่อไปนี้
มอเตอร์ NEMA34 Stepper: เหล่านี้คือมอเตอร์หลักที่ใช้ในการควบคุมการเคลื่อนไหวของแกนเครื่อง CNC มอเตอร์ NEMA34 ใหญ่และมีพลังงานมากขึ้น เหมาะสําหรับการใช้งานที่ต้องการทอร์คที่สูงกว่า.

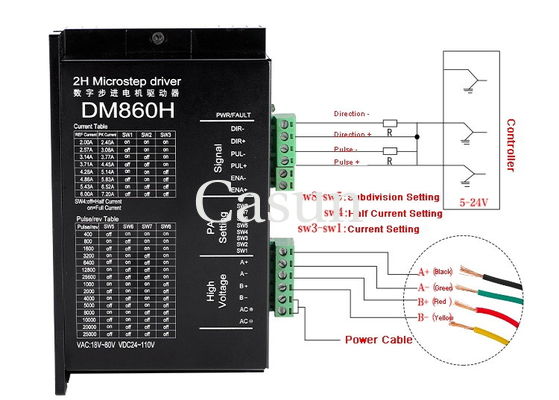

มอเตอร์ไดรเวอร์: นี่คืออุปกรณ์อิเล็กทรอนิกส์ที่ควบคุมการทํางานของมอเตอร์สเตปเปอร์พวกเขารับสัญญาณจาก CNC เครื่องควบคุมและให้ปัจจุบันและพลังงานที่จําเป็นสําหรับมอเตอร์สําหรับการเคลื่อนไหวที่แม่นยํา.
พลังงานประกอบไฟฟ้า: มีหน่วยประกอบไฟฟ้าให้พลังงานไฟฟ้าที่ต้องการสําหรับมอเตอร์สเตปเปอร์และเครื่องขับมอเตอร์
เครื่องควบคุม CNC: นี่คือสมองของเครื่อง CNC ที่รับผิดชอบในการตีความคําสั่ง G-code และส่งสัญญาณไปยังคนขับเครื่อง เพื่อควบคุมการเคลื่อนไหวของเครื่อง
สายไฟและเครื่องเชื่อม: ชุดนี้อาจรวมถึงสายไฟที่จําเป็น, เครื่องเชื่อม และสายไฟเพื่อเชื่อมส่วนประกอบต่างๆ ของระบบ CNC
แบรคเกตการติดตั้ง: ขึ้นอยู่กับชุดเฉพาะเจาะจง, อาจมีแบรคเกตการติดตั้งหรือฮาร์ดแวร์ที่รวมไว้เพื่อติดตั้งมอเตอร์และส่วนประกอบอื่น ๆ กับกรอบของเครื่อง CNC.
ลักษณะ:
นางฟ้าฝา |
1.8 ° |
ขนาดกรอบ |
86 มม. |
จํานวนระยะ |
ขั้นตอนที่ 2 |
ปัจจุบัน |
5 A |
ทอร์คการยึด |
12N.m |
ความต้านทาน |
10.1 โอเอ็ม |
อุปทาน |
7.5 mH |
อินเนอร์ตี้ของโรเตอร์ |
3600 g-cm2 |
น้ําหนักของมอเตอร์ |
5.5 กิโลกรัม |
จํานวนตัวนํา |
4 |
การเชื่อมต่อ |
โรคสองขั้ว |
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
| รุ่น | โรงงาน ทอร์ค |
เรต ปัจจุบัน |
ความต้านทาน ต่อระยะ |
อุปทาน ต่อระยะ |
ผ่อนคลาย ทอร์ค |
เครื่องหมุน อินเนอร์เซีย |
โลหะ สาย |
มอเตอร์ ความยาว |
| mN.m | A | Ω | mH | mN.m | g.cm2 | ไม่ ไม่ | mm | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
