สถานที่กำเนิด | จีน |
ชื่อแบรนด์ | Casun |
ได้รับการรับรอง | CE,ROHS,ISO |
หมายเลขรุ่น | 35SHD0310-51G |

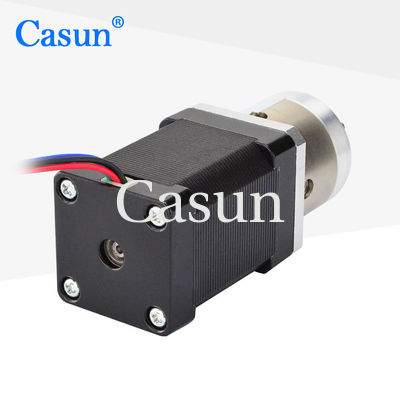

กระปุกเกียร์ดาวเคราะห์ Casun Steppr Motor 35mm NEMA 14 อัตราส่วนลด 51:1 stepper motor
สเต็ปเปอร์มอเตอร์ 35 มม. 4.05V สเต็ปเปอร์มอเตอร์พร้อมชุดเกียร์ดาวเคราะห์เป็นสเต็ปเปอร์มอเตอร์แบบมีเกียร์ชนิดหนึ่งนี่คือคุณสมบัติที่สำคัญบางประการของมอเตอร์นี้:
สเต็ปเปอร์มอเตอร์: มอเตอร์เป็นสเต็ปเปอร์มอเตอร์ประเภทหนึ่ง ซึ่งหมายความว่ามันทำงานโดยการเคลื่อนที่เป็นขั้นบันไดที่แม่นยำแทนที่จะหมุนอย่างต่อเนื่องสเต็ปเปอร์มอเตอร์มักใช้ในงานที่ต้องการการวางตำแหน่งและการควบคุมที่แม่นยำ
กระปุกเกียร์: มอเตอร์มีกระปุกเกียร์ของดาวเคราะห์ติดอยู่ ซึ่งช่วยลดเกียร์เพื่อเพิ่มแรงบิดและลดความเร็วกระปุกเกียร์ดาวเคราะห์มักใช้ในงานที่ต้องการแรงบิดและความแม่นยำสูง
ขนาด: มอเตอร์มีเส้นผ่านศูนย์กลาง 35 มม. และค่อนข้างกะทัดรัด จึงเหมาะสำหรับใช้ในพื้นที่ขนาดเล็ก
แรงดันไฟฟ้า: มอเตอร์ทำงานที่แรงดันไฟฟ้า 4.05V ซึ่งค่อนข้างต่ำเมื่อเทียบกับสเต็ปเปอร์มอเตอร์อื่นๆทำให้เป็นตัวเลือกที่ดีสำหรับการใช้งานที่ต้องการแรงดันไฟฟ้าต่ำ
แรงบิดในการจับยึด: แรงบิดในการยึดของมอเตอร์ขึ้นอยู่กับรุ่นและสภาพการใช้งานเฉพาะ แต่โดยทั่วไปจะอยู่ในช่วงตั้งแต่ 20 Ncm ถึง 30 Ncm
คุณสมบัติ:
สเต็ปแองเจิ้ล
|
1.8 ° |
ขนาดเฟรม
|
35 มม |
จำนวนเฟส
|
2 เฟส |
จัดอันดับปัจจุบัน
|
1.5 ก |
แรงบิดถือ
|
35 mN.m |
ความต้านทาน
|
-อ้อม |
ตัวเหนี่ยวนำ
|
-mH |
ความเฉื่อยของโรเตอร์
|
-g-cm² |
น้ำหนักมอเตอร์
|
0.3กก |
อัตราทดเกียร์
|
51:1 |
การเชื่อมต่อ
|
ไบโพลาร์ |
เครื่องยนต์
มุมสเต็ป: 1.8°
อุณหภูมิสูงสุด : สูงสุด 80°C
อุณหภูมิแวดล้อม: -20 °C ถึง 50 °C
อุณหภูมิในการจัดเก็บ -20: °C ถึง 100°C
ช่วงความชื้น (%) :85% หรือน้อยกว่า ไม่ควบแน่น
ฉนวนลวดแม่เหล็ก:คลาส B 130 องศาเซลเซียส
ความต้านทานฉนวน: 100M โอห์มที่ 500 VDC
ความเป็นฉนวน :500 VDC นาน 1 นาที
กล่องเกียร์
วัสดุตัวเรือน:โลหะ
แบริ่งที่เอาต์พุต: ตลับลูกปืน
Max.Radial Load (12 มม. จากหน้าแปลน): ≤80N
โหลดแกนเพลาสูงสุด: ≤30N
Radial Play of Shaft (ใกล้หน้าแปลน):≤0.06mm
การเล่นตามแนวแกนของเพลา: ≤0.3mm
ฟันเฟืองที่ไม่มีการโหลด: 1.5°
ความยาวมอเตอร์ | ความยาวของกระปุกเกียร์ | ไรโอ | ประสิทธิภาพ | ||
34 มม 40 มม 48 มม 60 มม |
27.2 มม | 3.71 | 90% | ||
5.18 | |||||
35 มม | 13.76 น | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 มม | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
