| ชื่อแบรนด์: | Casun |
| เลขรุ่น: | 28SHD4303-76NT |
| MOQ: | 1 ชิ้น |
| ราคา: | $9-$18 |
| เงื่อนไขการจ่ายเงิน: | d/a, t/t, l/c, d/p |
| ความสามารถในการจําหน่าย: | 40000+PCS+เดือน |

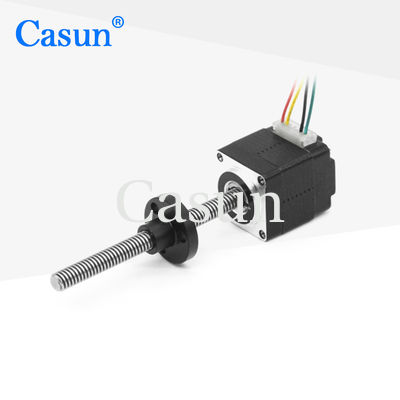

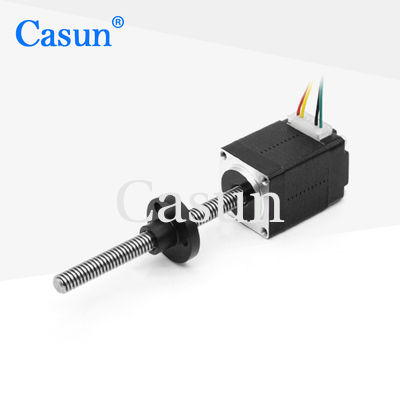

Casun Nema8 Nema11 Nme14 ไฮบริด โมเตอร์สเตปเปอร์สกรูหลอด Tr5x2
เครื่องยนต์ Nema 8 ขั้นตอนที่มีขนาดกรอบ 20 มม x 20 มม และสกรูเชิงเส้นเป็นตัวเลือกอื่นสําหรับเครื่องจักรความงามและการใช้งานการควบคุมการเคลื่อนไหวความแม่นยําอื่น ๆ ที่ต้องการการเคลื่อนไหวเชิงเส้น.เครื่องยนต์นี้มีสกรูที่เคลื่อนไหวตามเส้นตรง ให้การตั้งตําแหน่งที่แม่นยําและแม่นยํา
เช่นเดียวกับมอเตอร์อื่น ๆ ใน 20 มม Hybrid Stepper Motor Series มอเตอร์นี้มีแรงจับแรงแรงที่แข็งแรงและสามารถใช้ได้กับตัวขับ microstepping เพื่อลดการสั่นและบรรลุความละเอียดของขั้นตอนที่สูงกว่า.ซีรี่ย์มีหลายขนาด และสามารถปรับแต่งได้ตามความต้องการของคุณ
ลักษณะ:
|
นางฟ้าฝา
|
1.8 ° |
|
ขนาดกรอบ
|
20 มม. |
|
จํานวนระยะ
|
ขั้นตอนที่ 2 |
|
ปัจจุบัน
|
0.24 แอมเปอร์ |
|
ทอร์คการยึด
|
13mN.m |
|
ความต้านทาน
|
- อืม |
|
อุปทาน
|
- เอ็มเอช |
|
อินเนอร์ตี้ของโรเตอร์
|
-g-cm2 |
|
น้ําหนักของมอเตอร์
|
00.06 กิโลกรัม |
|
สกรูนํา
|
Tr5X2 |
|
การเชื่อมต่อ
|
โรคสองขั้ว |
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
การเล่นระยะรังสีของแกน0.02 สูงสุด (450 กรัม-ภาระ)
การเล่นแกน:0.08 สูงสุด (450 กรัม-ภาระ)
แรงรัศมีสูงสุด:28N (20mm จากฟลานจ์)
แรงแกนสูงสุด):10N
| รุ่น | ทอร์คการยึด | มุมก้าว | ความยาวของมอเตอร์ | ประเภทของ shaft | ปัจจุบัน |
| 42SHD4950 | 0.13N.m | 1.8° | 20 มม. | D แกน 20 มม. | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34 มม. | D แกน 20 มม. | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40 มม. | D แกน 20 มม. | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48 มม. | D อ่าง 24 มม. | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60 มม. | D อ่าง 24 มม. | 2.1A |
| ความยาวของร่างกาย | กว้างของสกรู | ปิช | ความยาวของสกรู | ||
| 20 มม. 34 มม. 40 มม ขนาด 48 mm 60 มม. |
5 | 2 | 20-1000 มม. | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
ดาวน์โหลด
หากตัวเลือกมอเตอร์มาตรฐานของเราไม่ตรงกับความต้องการเฉพาะของคุณ เราสามารถนําเสนอคําตอบที่กําหนดเองเพื่อตอบสนองความต้องการของคุณ
- ชาฟต์พิเศษ: เราสามารถปรับเปลี่ยนกว้าง ชาฟท์ ความยาว รูปทรง และวัสดุ เพื่อตอบสนองความต้องการของคุณ
- ปริมาตรการล่อ: เราสามารถปรับปรุงปริมาตรการล่อ เช่น จํานวนเสา สายวัดและรูปแบบล่อเพื่อตอบสนองความต้องการเฉพาะเจาะจงของคุณ
- ขนาดการติดตั้ง: เราสามารถปรับปรุงขนาดการติดตั้งของมอเตอร์เพื่อให้เหมาะสมกับข้อจํากัดพื้นที่ของแอปพลิเคชั่นของคุณ
- สายลวดที่มีความต้องการพิเศษ: เราสามารถปรับปรุงความยาว, ประเภท, และจํานวนของสายลวดเพื่อตอบสนองความต้องการเฉพาะของคุณ
- เครื่องเชื่อม: เราสามารถเพิ่มหรือปรับปรุง เครื่องเชื่อมบนมอเตอร์ เพื่อให้ตรงกับความต้องการของการใช้งานของคุณ
เรามีทีมวิศวกรที่มีประสบการณ์ ที่สามารถทํางานร่วมกับคุณ เพื่อพัฒนาคําตอบตามความต้องการและความต้องการของท่านโปรดรู้สึกอิสระที่จะติดต่อเราเพื่อหารือความต้องการการปรับแต่งของคุณ.
