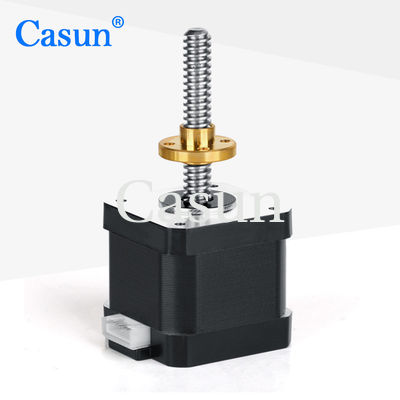

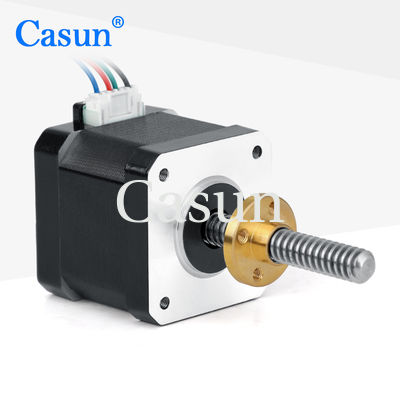

Casun Linear 42x42mm Tr8x8 Hybrid Stepper Motor สำหรับเครื่องกัด CNC

Casun Linear 42x42mm Tr8x8 Hybrid Stepper Motor สำหรับเครื่องกัด CNC

ชื่อแบรนด์: Casun
เลขรุ่น: 42shd4217-100nkl1
MOQ: 1 ชิ้น
ราคา: $12-$18
เงื่อนไขการจ่ายเงิน: D/A, T/T, L/C, D/พี
Supply Ability: 40000+PCS+เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE,ROHS,ISO
สี:
สีดำ
ปัจจุบัน:
1.5แอมป์
ถือแรงบิด:
400mN.m
Customized:
The motor can be designed &manufactured with customized request.
Customized:
The motor can be designed &manufactured with customized request.
รายละเอียดการบรรจุ:
กล่องกระดาษ:38x29xc14m
เน้น:

Casun Linear Hybrid Stepper Motor

,

42x42mm Hybrid Stepper Motor

รายละเอียดสินค้า

Casun linear stepper motor 42x42mm tr8x8 hybrid stepper motor สำหรับเครื่องกัด CNC

สเต็ปเปอร์มอเตอร์ Nema17 ที่มีขนาดเฟรม 42 มม. x 42 มม. และสกรูเชิงเส้นแบบแคปทีฟเป็นอีกตัวเลือกหนึ่งสำหรับเครื่องกัด CNC และแอปพลิเคชันการควบคุมการเคลื่อนไหวที่แม่นยำอื่นๆ ซึ่งจำเป็นต้องมีการเคลื่อนที่เชิงเส้นมอเตอร์นี้มีสกรูยึดที่เคลื่อนที่เป็นเส้นตรง ทำให้ได้ตำแหน่งที่แม่นยำและแม่นยำ


เช่นเดียวกับมอเตอร์อื่นๆ ในซีรีส์มอเตอร์ไฮบริดสเต็ปปิ้งขนาด 42 มม. มอเตอร์นี้มีแรงบิดในการจับที่ทรงพลังและสามารถใช้กับไดรเวอร์ไมโครสเต็ปปิ้งเพื่อลดการสั่นสะเทือนและให้ความละเอียดของขั้นที่สูงขึ้นซีรีส์นี้มีหลายขนาดและสามารถปรับแต่งให้ตรงกับความต้องการเฉพาะของคุณได้



คุณสมบัติ:

  • มีรุ่นไบโพลาร์หรือยูนิโพลาร์

  • โครงสร้างสเต็ปเปอร์แบบไฮบริด

  • มีจำหน่ายในรุ่นเพลาเดียวหรือสองเพลา

  • CE และ RoHS ได้รับการอนุมัติ

  • การปรับแต่งตามคำขอ

ขนาด

Casun Linear 42x42mm Tr8x8 Hybrid Stepper Motor สำหรับเครื่องกัด CNC 0







ข้อมูลจำเพาะของมอเตอร์



สเต็ปแองเจิ้ล



1.8 °

ขนาดเฟรม



42 มม

จำนวนเฟส



2 เฟส

จัดอันดับปัจจุบัน



1.2แอมป์

แรงบิดถือ



260mN.m

ความต้านทาน



2.5โอห์ม

ตัวเหนี่ยวนำ



3.3mH

ความเฉื่อยของโรเตอร์



38 ก.-ตร.ซม

น้ำหนักมอเตอร์



0.2กก

ลีดสกรู



Tr6.35X1

การเชื่อมต่อ



ไบโพลาร์



ข้อมูลจำเพาะการทำงาน





มุมสเต็ป: 1.8°

อุณหภูมิสูงสุด : สูงสุด 80°C

อุณหภูมิแวดล้อม: -20 °C ถึง 50 °C

อุณหภูมิในการจัดเก็บ -20: °C ถึง 100°C

ช่วงความชื้น (%) :85% หรือน้อยกว่า ไม่ควบแน่น

ฉนวนลวดแม่เหล็ก:คลาส B 130 องศาเซลเซียส

ความต้านทานฉนวน: 100M โอห์มที่ 500 VDC

ความเป็นฉนวน :500 VDC นาน 1 นาที

รัศมีการเล่นของเพลา:0.02สูงสุด(450g-โหลด)

การเล่นตามแนวแกนของเพลา: 0.08Max.(450g-โหลด)

สูงสุดแรงในแนวรัศมี:28N (20 มม. จากหน้าแปลน)

สูงสุดแรงตามแนวแกน):10N







เส้นโค้งแรงบิด





โมเดลย่อย



แบบอย่าง แรงบิดถือ มุมขั้นตอน ความยาวมอเตอร์ ประเภทของเพลา จัดอันดับปัจจุบัน
42SHD4950 0.13Nm 1.8° 20มม D Shaft-20mm 1.0A
42SHD4003 0.26Nm 1.8° 34มม D Shaft-20mm 0.4A
42SHD0261 0.45Nm 1.8° 40 มม D Shaft-20mm 1.68ก
42SHD4425 0.59Nm 1.8° 48มม D Shaft-24mm 2.0A
42SHD4813 0.8Nm 1.8° 60มม D Shaft-24mm 2.1ก





ความยาวลำตัว เส้นผ่านศูนย์กลางของสกรู ขว้าง ความยาวของสกรู
20 มม

34 มม

40 มม

48 มม

60 มม


5 2 20-1000มม
8
6.35 น 1.27
3.175
6.35 น
6.5 3
6.35 น
8 1
2
4
8
12



ดาวน์โหลด







หากตัวเลือกมอเตอร์มาตรฐานของเราไม่ตรงตามความต้องการเฉพาะของคุณ เราสามารถนำเสนอโซลูชั่นที่ปรับแต่งได้ตามความต้องการของคุณตัวเลือกการปรับแต่งของเรารวมถึงแต่ไม่จำกัดเพียง:

- เพลาพิเศษ: เราสามารถกำหนดเส้นผ่านศูนย์กลางของเพลา ความยาว รูปร่าง และวัสดุตามความต้องการของคุณ

- พารามิเตอร์การม้วน: เราสามารถปรับแต่งพารามิเตอร์การม้วน เช่น จำนวนเสา เกจสายไฟ และรูปแบบการม้วนเพื่อตอบสนองความต้องการเฉพาะของคุณ

- ขนาดการติดตั้ง: เราสามารถปรับเปลี่ยนขนาดการติดตั้งของมอเตอร์ให้พอดีกับข้อจำกัดด้านพื้นที่ของแอปพลิเคชันของคุณ

- สายตะกั่วที่มีความต้องการพิเศษ: เราสามารถปรับแต่งความยาว ประเภท และจำนวนของสายตะกั่วได้ตามความต้องการเฉพาะของคุณ

- ตัวเชื่อมต่อ: เราสามารถเพิ่มหรือแก้ไขตัวเชื่อมต่อบนมอเตอร์เพื่อให้ตรงกับความต้องการใช้งานของคุณ

เรามีทีมวิศวกรที่มีประสบการณ์ซึ่งสามารถทำงานร่วมกับคุณเพื่อพัฒนาโซลูชันที่ปรับแต่งให้ตรงตามความต้องการและข้อกำหนดเฉพาะของคุณโปรดติดต่อเราเพื่อหารือเกี่ยวกับความต้องการในการปรับแต่งของคุณ

ตัวเลือก:
ตัวเข้ารหัส |เบรค |กระปุก |เพลา

Casun Linear 42x42mm Tr8x8 Hybrid Stepper Motor สำหรับเครื่องกัด CNC 1 Casun Linear 42x42mm Tr8x8 Hybrid Stepper Motor สำหรับเครื่องกัด CNC 2 Casun Linear 42x42mm Tr8x8 Hybrid Stepper Motor สำหรับเครื่องกัด CNC 3 Casun Linear 42x42mm Tr8x8 Hybrid Stepper Motor สำหรับเครื่องกัด CNC 4





กรุณาคลิกที่ "ได้รับใบเสนอราคา" ปุ่มด้านล่างเพื่อบอกความต้องการของคุณ
