| ชื่อแบรนด์: | Casun |
| เลขรุ่น: | 20SHD0302-83T1 |
| MOQ: | 1 ชิ้น |
| ราคา: | $13-$13.5 |
| เงื่อนไขการจ่ายเงิน: | D/A, T/T, L/C, D/พี |
| Supply Ability: | 40000+PCS+เดือน |

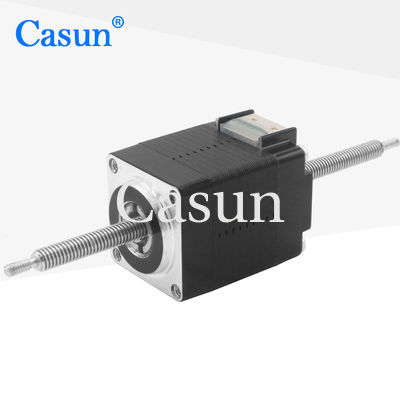

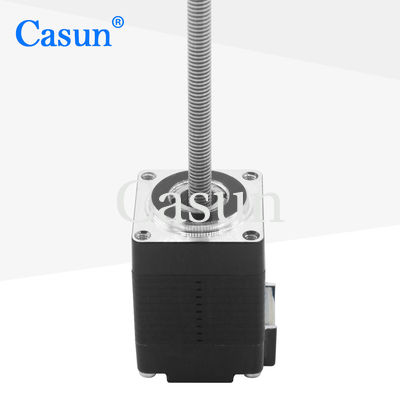

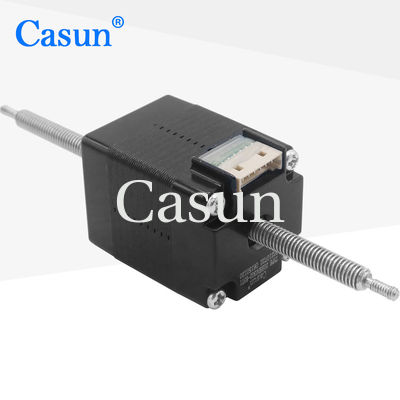

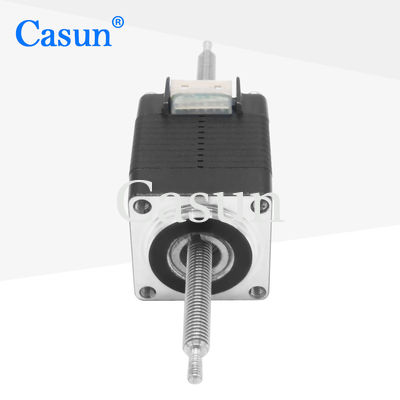

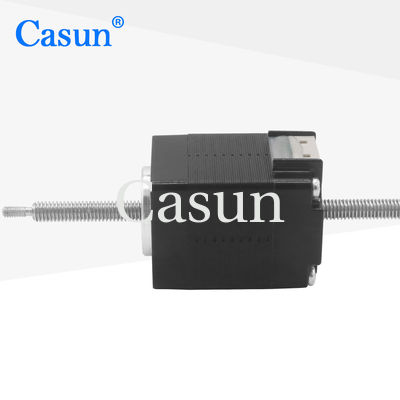

Nema8 ไม่ใช่ตัวจับ Stepper Motor ผ่านสกรูมอเตอร์ 20mmx20mm Stepping Motor พร้อมสกรูสำหรับ STM CNC Milling Machine
ไฮบริดสเต็ปเปอร์มอเตอร์ซีรีส์ 20 มม. ให้แรงบิดในการจับยึดที่ทรงพลังในขนาดต่างๆ
ใช้กับไดรเวอร์ไมโครสเต็ปปิ้งเพื่อลดการสั่นสะเทือนและได้ความละเอียดของสเต็ปที่สูงขึ้น
เลือกรุ่นพื้นฐานหรือขอการกำหนดค่าของคุณเอง
คุณสมบัติ:
|
สเต็ปแองเจิ้ล
|
1.8 ° |
|
ขนาดเฟรม
|
20 มม |
|
จำนวนเฟส
|
2 เฟส |
|
จัดอันดับปัจจุบัน
|
0.5แอมป์ |
|
แรงบิดถือ
|
15mN.m |
|
ความต้านทาน
|
5.1โอห์ม |
|
ตัวเหนี่ยวนำ
|
1.5mH |
|
ความเฉื่อยของโรเตอร์
|
2g-cm² |
|
น้ำหนักมอเตอร์
|
0.08กก |
|
ลีดสกรู
|
Tr3.35X0.6096 |
|
การเชื่อมต่อ
|
ไบโพลาร์ |
มุมสเต็ป: 1.8°
อุณหภูมิสูงสุด : สูงสุด 80°C
อุณหภูมิแวดล้อม: -20 °C ถึง 50 °C
อุณหภูมิในการจัดเก็บ -20: °C ถึง 100°C
ช่วงความชื้น (%) :85% หรือน้อยกว่า ไม่ควบแน่น
ฉนวนลวดแม่เหล็ก:คลาส B 130 องศาเซลเซียส
ความต้านทานฉนวน: 100M โอห์มที่ 500 VDC
ความเป็นฉนวน :500 VDC นาน 1 นาที
รัศมีการเล่นของเพลา:0.02สูงสุด(450g-โหลด)
การเล่นตามแนวแกนเพลา: 0.08สูงสุด(450g-โหลด)
สูงสุดแรงในแนวรัศมี:28N (20 มม. จากหน้าแปลน)
สูงสุดแรงตามแนวแกน):10N
| แบบอย่าง | แรงบิดถือ | มุมขั้นตอน | ความยาวมอเตอร์ | ประเภทของเพลา | จัดอันดับปัจจุบัน |
| 42SHD4950 | 0.13Nm | 1.8° | 20มม | D Shaft-20mm | 1.0A |
| 42SHD4003 | 0.26Nm | 1.8° | 34มม | D Shaft-20mm | 0.4A |
| 42SHD0261 | 0.45Nm | 1.8° | 40มม | D Shaft-20mm | 1.68ก |
| 42SHD4425 | 0.59Nm | 1.8° | 48มม | D Shaft-24mm | 2.0A |
| 42SHD4813 | 0.8Nm | 1.8° | 60มม | D Shaft-24mm | 2.1ก |
| ความยาวลำตัว | เส้นผ่านศูนย์กลางของสกรู | ขว้าง | ความยาวของสกรู | ||
| 20 มม 34 มม 40 มม 48 มม 60 มม |
5 | 2 | 20-1000มม | ||
| 8 | |||||
| 6.35 น | 1.27 | ||||
| 3.175 | |||||
| 6.35 น | |||||
| 6.5 | 3 | ||||
| 6.35 น | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
