| ชื่อแบรนด์: | Casun |
| เลขรุ่น: | 28SHD4111-5G |
| MOQ: | 1 ชิ้น |
| ราคา: | $25.69-$29.69 |
| เงื่อนไขการจ่ายเงิน: | D/A, T/T, L/C, D/พี |
| Supply Ability: | 40000+PCS+เดือน |

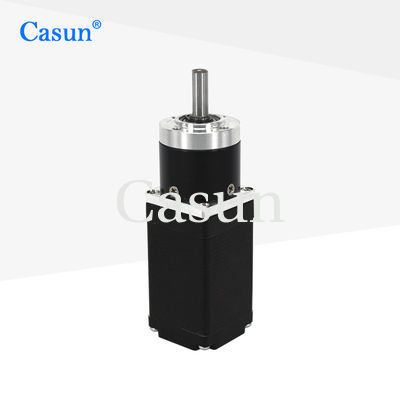

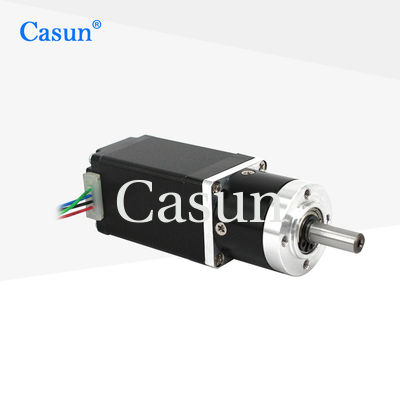

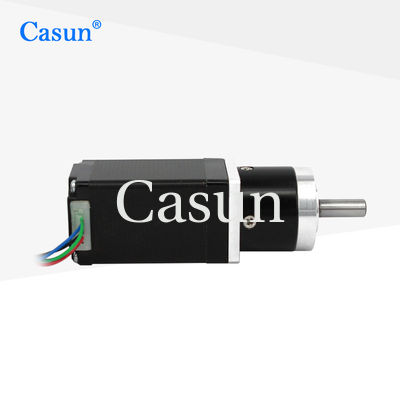

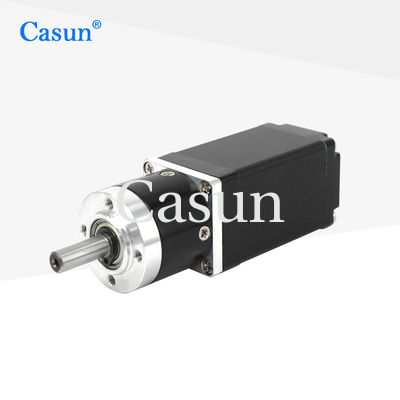

nema11 สเต็ปเปอร์มอเตอร์กระปุกเกียร์ราคาประหยัดขนาดเล็กสเต็ปเปอร์มอเตอร์
ไฮบริดสเต็ปเปอร์มอเตอร์ซีรีส์ 42 มม. นำเสนอแรงบิดในการจับที่ทรงพลังในขนาดต่างๆ
ใช้กับไดรเวอร์ไมโครสเต็ปปิ้งเพื่อลดการสั่นสะเทือนและได้ความละเอียดของสเต็ปที่สูงขึ้น
เลือกรุ่นพื้นฐานหรือขอการกำหนดค่าของคุณเอง
คุณสมบัติ:
|
สเต็ปแองเจิ้ล
|
1.8 ° |
|
ขนาดเฟรม
|
28 มม |
|
จำนวนเฟส
|
2 เฟส |
|
จัดอันดับปัจจุบัน
|
0.67 แอมป์ |
|
แรงบิดถือ
|
55mN.m |
|
ความต้านทาน
|
9.2น |
|
ตัวเหนี่ยวนำ
|
5.7mH |
|
ความเฉื่อยของโรเตอร์
|
7g-cm² |
|
น้ำหนักมอเตอร์
|
0.2กก |
|
อัตราทดเกียร์
|
5.18:1 |
|
การเชื่อมต่อ
|
ไบโพลาร์ |
เครื่องยนต์
มุมสเต็ป: 1.8°
อุณหภูมิสูงสุด : สูงสุด 80°C
อุณหภูมิแวดล้อม: -20 °C ถึง 50 °C
อุณหภูมิในการจัดเก็บ -20: °C ถึง 100°C
ช่วงความชื้น (%) :85% หรือน้อยกว่า ไม่ควบแน่น
ฉนวนลวดแม่เหล็ก:คลาส B 130 องศาเซลเซียส
ความต้านทานฉนวน: 100M โอห์มที่ 500 VDC
ความเป็นฉนวน :500 VDC นาน 1 นาที
กล่องเกียร์
วัสดุตัวเรือน:โลหะ
แบริ่งที่เอาต์พุต: ตลับลูกปืน
Max.Radial Load (12 มม. จากหน้าแปลน): ≤80N
โหลดแกนเพลาสูงสุด: ≤30N
Radial Play of Shaft (ใกล้หน้าแปลน):≤0.06mm
การเล่นตามแนวแกนของเพลา: ≤0.3mm
ฟันเฟืองที่ไม่มีการโหลด: 1.5°
| ความยาวมอเตอร์ | ความยาวของกระปุกเกียร์ | ไรโอ | ประสิทธิภาพ | ||
| 34 มม 40 มม 48 มม 60 มม |
27.2 มม | 3.71 | 90% | ||
| 5.18 | |||||
| 35 มม | 13.76 น | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 มม | 51 | 70% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
