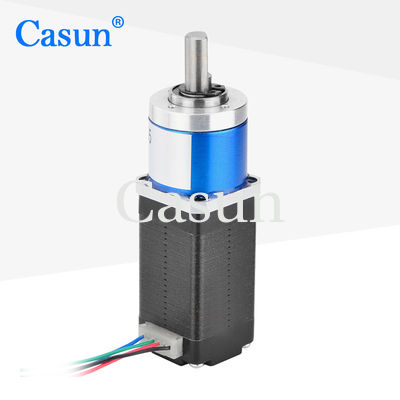

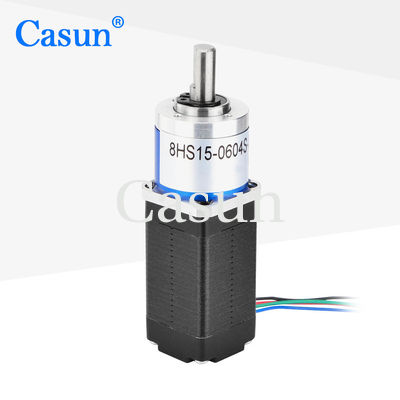

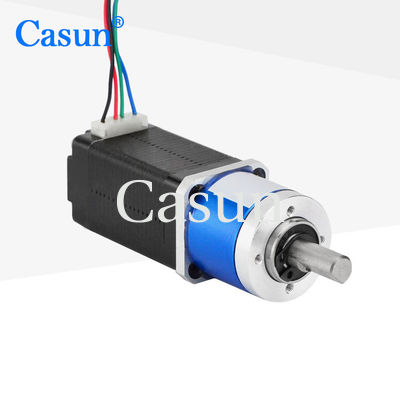

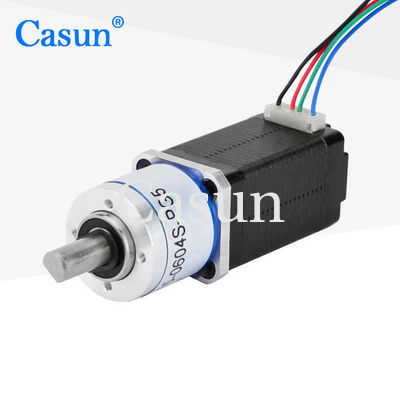

20x20mm NEMA 8 สเต็ปเปอร์มอเตอร์แบบมีเกียร์ Gear Reducer การชะลอตัวของจิ๋ว

20x20mm NEMA 8 สเต็ปเปอร์มอเตอร์แบบมีเกียร์ Gear Reducer การชะลอตัวของจิ๋ว

ชื่อแบรนด์: Casun
เลขรุ่น: 20SHD4303-16G-2
MOQ: 1 ชิ้น
ราคา: $23.8-$26.9
เงื่อนไขการจ่ายเงิน: D/A, T/T, L/C, D/พี
Supply Ability: 40000+PCS+เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE,ROHS,ISO
ปัจจุบัน / เฟส:
0.2แอมป์
ชื่อผลิตภัณฑ์:
สเต็ปเปอร์มอเตอร์พร้อมเกียร์
ความยาวมอเตอร์:
28มม
Customized:
The motor can be designed &manufactured with customized request.
รายละเอียดการบรรจุ:
กล่องกระดาษ:36x29x14ซม
เน้น:

20x20mm NEMA 8 Stepper Motor

,

NEMA 8 Stepper Motor Gear Reducer

,

Miniature Deceleration Stepper Motor

รายละเอียดสินค้า

สเต็ปเปอร์มอเตอร์เกียร์ทดรอบ 20 มม. x 20 มม. สเต็ปเปอร์มอเตอร์ลดความเร็วขนาดเล็ก 2 เฟส

ไฮบริดสเต็ปเปอร์มอเตอร์ซีรีส์ 42 มม. นำเสนอแรงบิดในการจับที่ทรงพลังในขนาดต่างๆ

ใช้กับไดรเวอร์ไมโครสเต็ปปิ้งเพื่อลดการสั่นสะเทือนและได้ความละเอียดของสเต็ปที่สูงขึ้น

เลือกรุ่นพื้นฐานหรือขอการกำหนดค่าของคุณเอง



คุณสมบัติ:

  • มีรุ่นไบโพลาร์หรือยูนิโพลาร์

  • โครงสร้างสเต็ปเปอร์แบบไฮบริด

  • มีจำหน่ายในรุ่นเพลาเดียวหรือสองเพลา

  • CE และ RoHS ได้รับการอนุมัติ

  • การปรับแต่งตามคำขอ

ขนาด

20x20mm NEMA 8 สเต็ปเปอร์มอเตอร์แบบมีเกียร์ Gear Reducer การชะลอตัวของจิ๋ว 0







ข้อมูลจำเพาะของมอเตอร์



สเต็ปแองเจิ้ล



1.8 °

ขนาดเฟรม



20มม

จำนวนเฟส



2 เฟส

จัดอันดับปัจจุบัน



0.2 แอมป์

แรงบิดถือ



14 mN.m

ความต้านทาน



22.00 น

ตัวเหนี่ยวนำ



6.0mH

ความเฉื่อยของโรเตอร์



2g-cm²

น้ำหนักมอเตอร์



0.1กก

อัตราทดเกียร์





16:1

การเชื่อมต่อ



ไบโพลาร์



ข้อมูลจำเพาะการทำงาน



เครื่องยนต์



มุมสเต็ป: 1.8°

อุณหภูมิสูงสุด : สูงสุด 80°C

อุณหภูมิแวดล้อม: -20 °C ถึง 50 °C

อุณหภูมิในการจัดเก็บ -20: °C ถึง 100°C

ช่วงความชื้น (%) :85% หรือน้อยกว่า ไม่ควบแน่น

ฉนวนลวดแม่เหล็ก:คลาส B 130 องศาเซลเซียส

ความต้านทานฉนวน: 100M โอห์มที่ 500 VDC

ความเป็นฉนวน :500 VDC นาน 1 นาที



กล่องเกียร์



วัสดุตัวเรือน:โลหะ
แบริ่งที่เอาต์พุต: ตลับลูกปืน
Max.Radial Load (12 มม. จากหน้าแปลน): ≤80N
โหลดแกนเพลาสูงสุด: ≤30N
Radial Play of Shaft (ใกล้หน้าแปลน):≤0.06mm
การเล่นตามแนวแกนของเพลา: ≤0.3mm
ฟันเฟืองที่ไม่มีการโหลด: 1.5°











เส้นโค้งแรงบิด







โมเดลย่อย

ความยาวมอเตอร์ ความยาวของกระปุกเกียร์ ไรโอ ประสิทธิภาพ
34 มม

40 มม

48 มม

60 มม
27.2 มม 3.71 90%
5.18
35 มม 13.76 น 80%
19.2
26.8
42.7 มม 51 70%
71
99.5
139


ดาวน์โหลด





หากมอเตอร์มาตรฐานของเราไม่สามารถตอบสนองความต้องการของคุณได้

เราสามารถปรับแต่งมอเตอร์ตามความต้องการของคุณ


เนื้อหาที่ปรับแต่งได้รวมถึงแต่ไม่จำกัดเพียงเพลาพิเศษ พารามิเตอร์การม้วน ขนาดการติดตั้ง สายตะกั่วที่มีความต้องการพิเศษ ตัวเชื่อมต่อ ฯลฯ

ตัวเลือก:
ตัวเข้ารหัส |เบรค |กระปุก |เพลา

20x20mm NEMA 8 สเต็ปเปอร์มอเตอร์แบบมีเกียร์ Gear Reducer การชะลอตัวของจิ๋ว 1 20x20mm NEMA 8 สเต็ปเปอร์มอเตอร์แบบมีเกียร์ Gear Reducer การชะลอตัวของจิ๋ว 2 20x20mm NEMA 8 สเต็ปเปอร์มอเตอร์แบบมีเกียร์ Gear Reducer การชะลอตัวของจิ๋ว 3 20x20mm NEMA 8 สเต็ปเปอร์มอเตอร์แบบมีเกียร์ Gear Reducer การชะลอตัวของจิ๋ว 4
