| ชื่อแบรนด์: | Casun |
| เลขรุ่น: | 86SHD8503-10GH |
| MOQ: | 1 ชิ้น |
| ราคา: | $68.15-$71.15 |
| เงื่อนไขการจ่ายเงิน: | d/a, t/t, l/c, d/p |
| ความสามารถในการจําหน่าย: | 40000+PCS+เดือน |

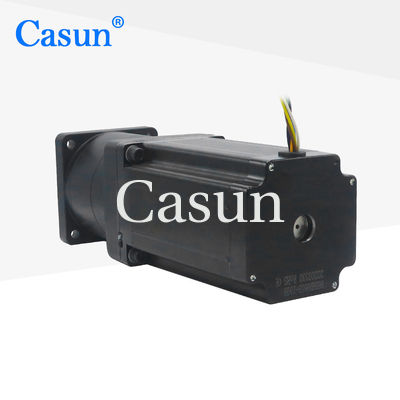

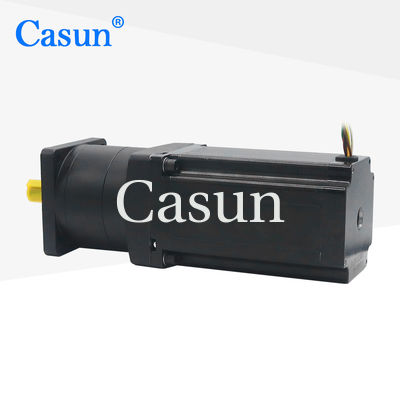

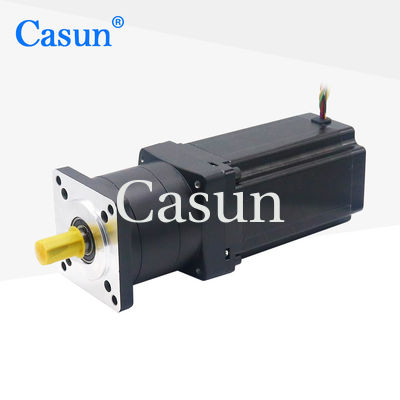

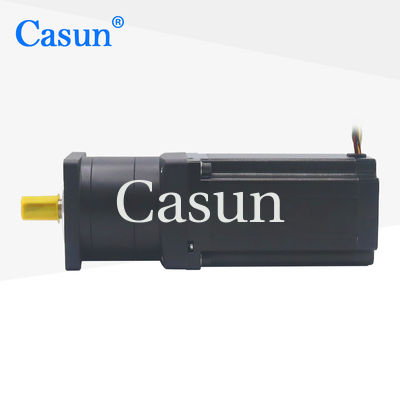

NEMA34 86MM เครื่องยนต์ stepper motor high torque stepper motor สําหรับอุปกรณ์ติดตามหุ่นยนต์
42 มิลลิเมตร Hybrid Stepper Motor Series ให้แรงจับแรงแรงในหลายขนาด
ใช้กับเครื่องขับเคลื่อน micro-stepping เพื่อลดการสั่นสะเทือนและบรรลุความละเอียดของขั้นตอนที่สูงขึ้น
เลือกเวอร์ชั่นเบสไลน์ หรือขอการปรับแต่งตามความต้องการของคุณเอง
ลักษณะ:
|
นางฟ้าฝา
|
1.8 ° |
|
ขนาดกรอบ
|
86 มม. |
|
จํานวนระยะ
|
ขั้นตอนที่ 2 |
|
ปัจจุบัน
|
2.8 แอมเปอร์ |
|
ทอร์คการยึด
|
10.6N.m |
|
ความต้านทาน
|
1.68 โอเอ็ม |
|
อุปทาน
|
18.8mH |
|
อินเนอร์ตี้ของโรเตอร์
|
3600g-cm2 |
|
น้ําหนักของมอเตอร์
|
5.0kg |
|
อัตราการลดเครื่องยนต์
|
10.562:1 |
|
การเชื่อมต่อ
|
โรคสองขั้ว |
มอเตอร์
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
กล่องเกียร์
วัสดุของบ้าน: โลหะ
หมุนที่ออก: หมุนลูกกลอง
Max.Radial Load ((12mm จากแฟลนจ์): ≤ 80N
Max.Axial Load: ≤ 30N
ความละเอียดของแกน (ใกล้แฟลนจ์):≤0.06mm
การเล่นแกนของแกน: ≤0.3mm
การตอบโต้ที่ไม่มีภาระ:1.5°
| ความยาวของมอเตอร์ | ความยาวของกล่องเกียร์ | ราโย | ประสิทธิภาพ | ||
| 34 มม. 40 มม ขนาด 48 mm 60 มม. |
27.2 มิลลิเมตร | 3.71 | 90% | ||
| 5.18 | |||||
| 35 มม. | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 มิลลิเมตร | 51 | 70% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
