สถานที่กำเนิด | จีน |
ชื่อแบรนด์ | Casun |
ได้รับการรับรอง | CE,ROHS,ISO |
หมายเลขรุ่น | B20SHD4501-5G |

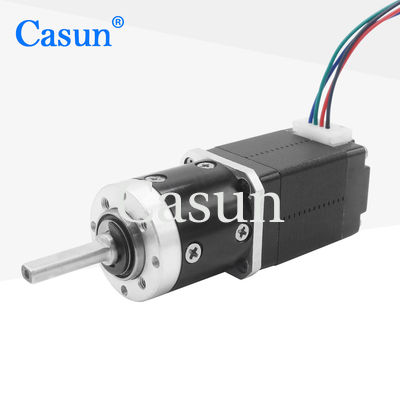

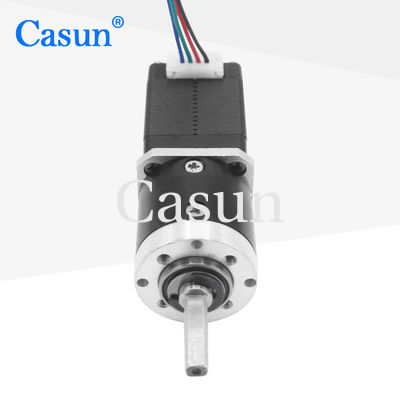

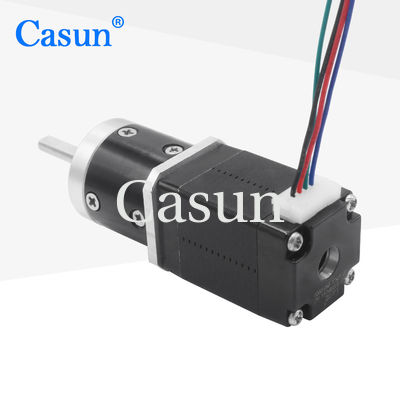

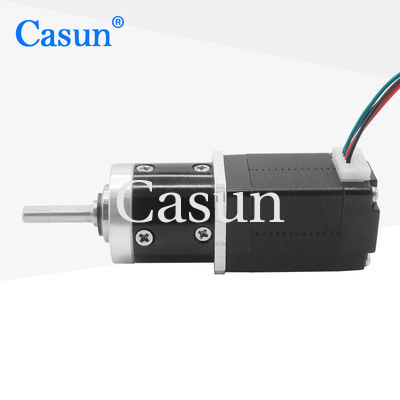

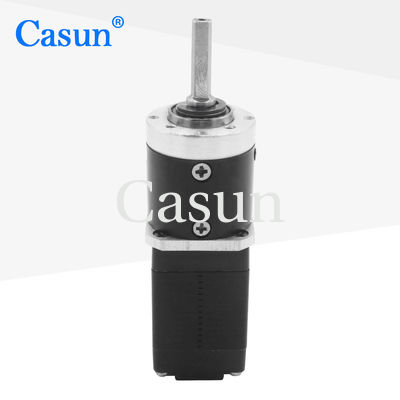

มอเตอร์ขั้นขัน 20mmx20mmX33mm 3.9V 20mN อัตราส่วน 5.2จํานวน 1 เครื่อง
42 มิลลิเมตร Hybrid Stepper Motor Series ให้แรงจับแรงแรงในหลายขนาด
ใช้กับเครื่องขับเคลื่อน micro-stepping เพื่อลดการสั่นสะเทือนและบรรลุความละเอียดของขั้นตอนที่สูงขึ้น
เลือกเวอร์ชั่นเบสไลน์ หรือขอการปรับแต่งตามความต้องการของคุณเอง
ลักษณะ:
นางฟ้าฝา
|
1.8 ° |
ขนาดกรอบ
|
28 มม. |
จํานวนระยะ
|
ขั้นตอนที่ 2 |
ปัจจุบัน
|
0.6 แอมเปอร์ |
ทอร์คการยึด
|
20mN.m |
ความต้านทาน
|
6.5 โอเอ็ม |
อุปทาน
|
2.2mH |
อินเนอร์ตี้ของโรเตอร์
|
9g-cm2 |
น้ําหนักของมอเตอร์
|
0. 2 กิโลกรัม |
อัตราการลดเครื่องยนต์
|
5.2:1 |
การเชื่อมต่อ
|
โรคสองขั้ว |
มอเตอร์
มุมก้าว: 1.8°
อุณหภูมิสูงสุด: สูงสุด 80 °C
อุณหภูมิบริเวณ: -20 °C ถึง 50 °C
อุณหภูมิการเก็บรักษา -20 °C ถึง 100 °C
ระยะความชื้น (%) : 85% หรือต่ํากว่า ไม่ปรับความชื้น
ปรับความร้อนจากสายแม่เหล็ก: ประเภท B 130 องศา C
ความต้านทานการปิด: 100M Ohm ที่ 500 VDC
ความเข้มแข็งแบบ Dielectric: 500 VDC สําหรับ 1 นาที
กล่องเกียร์
วัสดุของบ้าน: โลหะ
หมุนที่ออก: หมุนลูกกลอง
Max.Radial Load ((12mm จากแฟลนจ์): ≤ 80N
Max.Axial Load: ≤ 30N
ความละเอียดของแกน (ใกล้แฟลนจ์):≤0.06mm
การเล่นแกนของแกน: ≤0.3mm
การตอบโต้ที่ไม่มีภาระ:1.5°
ความยาวของมอเตอร์ | ความยาวของกล่องเกียร์ | ราโย | ประสิทธิภาพ | ||
34 มม. 40 มม ขนาด 48 mm 60 มม. |
27.2 มิลลิเมตร | 3.71 | 90% | ||
5.18 | |||||
35 มม. | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 มิลลิเมตร | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
