สถานที่กำเนิด | จีน |
ชื่อแบรนด์ | Casun |
ได้รับการรับรอง | CE,ROHS,ISO |
หมายเลขรุ่น | B20SHD4353-C38L |

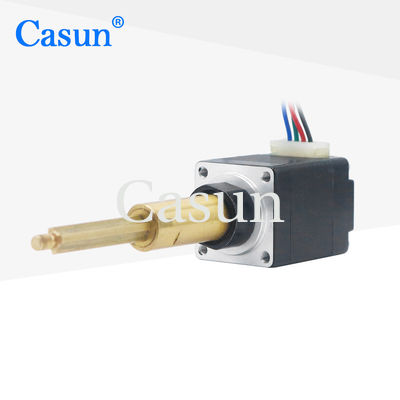

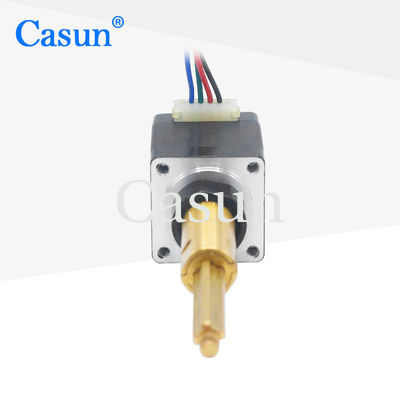

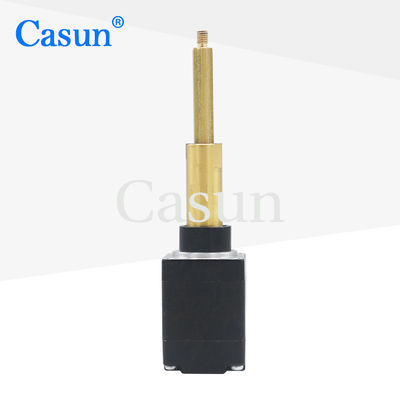

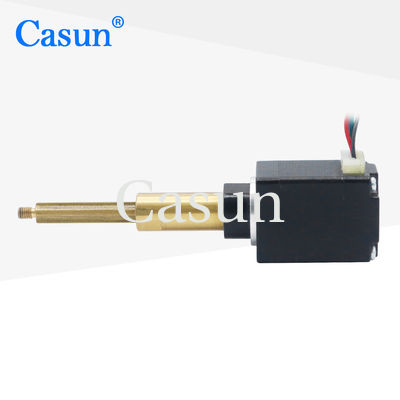

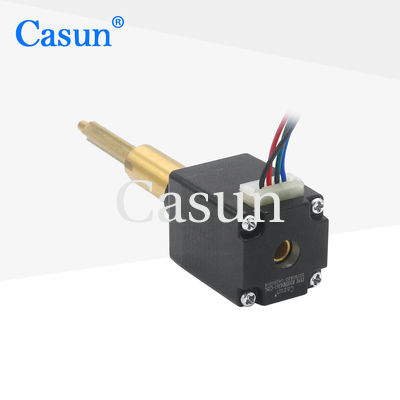

ไฮบริดสเต็ปเปอร์มอเตอร์ซีรีส์ 20 มม. ให้แรงบิดในการจับยึดที่ทรงพลังในขนาดต่างๆ
ใช้กับไดรเวอร์ไมโครสเต็ปปิ้งเพื่อลดการสั่นสะเทือนและได้ความละเอียดของสเต็ปที่สูงขึ้น
เลือกรุ่นพื้นฐานหรือขอการกำหนดค่าของคุณเอง
คุณสมบัติ:
สเต็ปแองเจิ้ล
|
1.8 ° |
ขนาดเฟรม
|
20 มม |
จำนวนเฟส
|
2 เฟส |
จัดอันดับปัจจุบัน
|
0.24 ก |
แรงขับขนาดเล็ก
|
0.5กก |
ความต้านทาน
|
22 โอม |
ตัวเหนี่ยวนำ
|
6.0 เมกะเฮิร์ตซ์ |
ความเฉื่อยของโรเตอร์
|
2 g-cm² |
น้ำหนักมอเตอร์
|
0.1 กก |
ลีดสกรู
|
Tr3.5X4 |
การเชื่อมต่อ
|
ไบโพลาร์ |
มุมสเต็ป: 1.8°
อุณหภูมิสูงสุด : สูงสุด 80°C
อุณหภูมิแวดล้อม: -20 °C ถึง 50 °C
อุณหภูมิในการจัดเก็บ -20: °C ถึง 100°C
ช่วงความชื้น (%) :85% หรือน้อยกว่า ไม่ควบแน่น
ฉนวนลวดแม่เหล็ก:คลาส B 130 องศาเซลเซียส
ความต้านทานฉนวน: 100M โอห์มที่ 500 VDC
ความเป็นฉนวน :500 VDC นาน 1 นาที
รัศมีการเล่นของเพลา:0.02สูงสุด(450g-โหลด)
การเล่นตามแนวแกนเพลา: 0.08สูงสุด(450g-โหลด)
สูงสุดแรงในแนวรัศมี:28N (20 มม. จากหน้าแปลน)
สูงสุดแรงตามแนวแกน):10N
แบบอย่าง | แรงบิดถือ | สตีพี มุม | ความยาว | ประเภทของเพลา | จัดอันดับปัจจุบัน |
35SHD0307-20 | 80mN.m | 1.8° | 20มม | เพลากลม 20มม |
0.4A |
35SHD0001-20 | 100mN.m | 1.8° | 26 มม | เพลากลม 20มม |
0.4A |
35SHD0102-20B | 150mN.m | 1.8° | 34มม | D Shaft-20mm | 0.75A |
35SHD0801-20B | 280mN.m | 1.8° | 40 มม | D Shaft-20mm | 0.5A |
ความยาวมอเตอร์ | จี้ | มิติ | มิติ | ||
27.5 มม | 25.4 มม | 27.5 มม | สูงสุด 17.2 มม | ||
31.8 มม | 33.9 มม | สูงสุด 22 มม | |||
38.1 มม | 40.2 มม | สูงสุด 28 มม | |||
